Ce este o pompă centrifugă cu aspirație finală?

În transferul de fluide industriale, sistemele HVAC și sistemele municipale de alimentare cu apă, veți găsi întotdeauna un echipament familiar - pompa centrifugă de aspirație finală.

Ce este o pompă centrifugă cu aspirație finală?

O pompă centrifugă cu aspirație finală, după cum sugerează și numele, este o pompă centrifugă cu o singură etapă, cu aspirație, în care lichidul intră axial din partea laterală a carcasei pompei și este evacuat radial din partea superioară a carcasei pompei după ce a fost accelerat de rotor.

Este cunoscută și ca pompă orizontală de aspirație finală în industrie. Caracteristica sa cea mai proeminentă este designul său extras din spate. Acest design permite personalului de întreținere să extragă componentele rotative (inclusiv rotorul, arborele, etanșările etc.) direct pentru întreținere, fără a îndepărta conductele de admisie și de evacuare. Pentru ingineri, acest lucru înseamnă timp de nefuncționare minim și costuri reduse de întreținere.

Principiul de funcționare al unei pompe centrifuge cu aspirație finală

Principiul de funcționare al unei pompe centrifuge cu aspirație finală este simplu, urmând logica de bază a majorității pompelor centrifuge, cu accent pe designul său unic de aspirație finală. Iată o explicație clară pas cu pas:

1. Aspirarea fluidului:Pompa atrage fluidul prin orificiul de aspirație de la capătul carcasei pompei (opus motorului), iar fluidul curge direct în ochiul rotorului rotativ.
2. Generarea forței centrifuge:Acționat de motor, rotorul se rotește, iar forța centrifugă împinge fluidul din centrul rotorului spre marginea sa exterioară, crescând viteza și presiunea fluidului.
3. Descărcare de lichid:Fluidul de mare viteză intră în carcasa pompei (cunoscută și sub numele de volută), care are o formă care se extinde treptat pentru a încetini fluidul și a converti energia cinetică în energie statică de presiune. Fluidul este apoi evacuat prin orificiul de refulare de pe partea laterală a carcasei pompei către locația țintă (cum ar fi conducte, rezervoare de stocare etc.).
4. Funcționare continuă:Atâta timp cât motorul funcționează continuu, procesul de mai sus se repetă continuu, realizând un transfer stabil și continuu de fluid. Designul de aspirație finală asigură o intrare lină a fluidului, reducând turbulențele și îmbunătățind eficiența de operare.

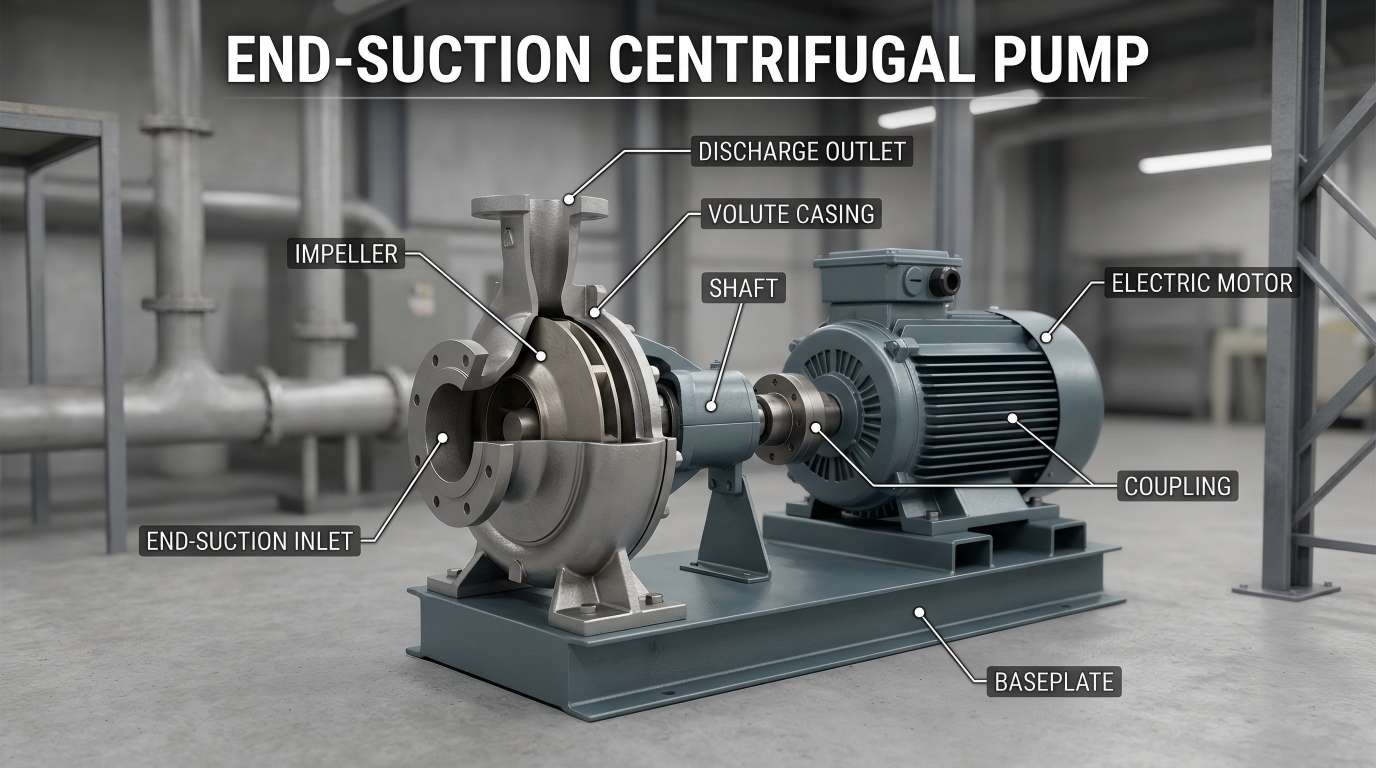

Componentele cheie ale unei pompe centrifuge cu aspirație finală

Pentru a vă ajuta să înțelegeți mai bine principiul de funcționare al unei pompe centrifuge cu aspirație finală, componentele sale principale sunt defalcate și explicate în limbaj simplu mai jos:

• Rotor:O componentă rotativă similară unui „ventilator” folosită pentru a genera forță centrifugă. Este de obicei realizat din metal (oțel inoxidabil, fontă) sau plastic, în funcție de tipul de fluid ce se transferă.
• Carcasa pompei (volum):Carcasa exterioară care înconjoară rotorul, format pentru a colecta fluidul evacuat din rotor, încetinește fluidul și crește presiunea înainte de descărcare.
• Port de aspirație:O deschidere la capătul carcasei pompei prin care fluidul pătrunde în corpul pompei. De obicei, este echipat cu o flanșă (cu o margine ridicată) pentru conectarea ușoară la conducte.
• Port de descărcare:O deschidere pe partea laterală a carcasei pompei prin care fluidul iese din corpul pompei. De asemenea, este echipat cu o flanșă pentru a ghida fluidul în sistemul de conducte.
• ax:O componentă în formă de tijă care conectează rotorul și motorul, responsabilă de transmiterea puterii de la motor la rotor și de a conduce rotorul să se rotească.
• Sigilii:Preveniți scurgerea lichidului din spațiul arborelui (între corpul pompei și motor). Tipurile comune includ etanșări mecanice și etanșări de ambalare.

Gamă largă de aplicații

• HVAC:Pompele de aspirație finală sunt sursa de bază de energie pentru circulația apei răcite și sistemele de apă de răcire din clădirile mari.
• Alimentare cu apă industrială și presurizare:Folosit pentru transferul de apă curată, sistemele de presurizare și apa de alimentare a cazanelor din fabrici.
• Sisteme de protecție împotriva incendiilor:Pompele speciale de stingere a incendiilor cu aspirație finală asigură un debit stabil de apă de înaltă presiune în situații de urgență.
• Irigatii agricole:Folosit pe scară largă în irigarea și drenajul terenurilor agricole datorită gamei sale largi de debit.

Rezumat

Pompa centrifugă cu aspirație finală este o soluție fiabilă și rentabilă pentru majoritatea nevoilor de transfer de fluide. Structura sa simplă, întreținerea ușoară și aplicarea largă îl fac popular în rândul inginerilor, managerilor de unități și proprietarilor de proprietăți.

Pentru mai multe informații aprofundate despre controlul fluidelor, urmațiTeffiko. Să explorăm împreună posibilitățile infinite ale lumii fluide!
