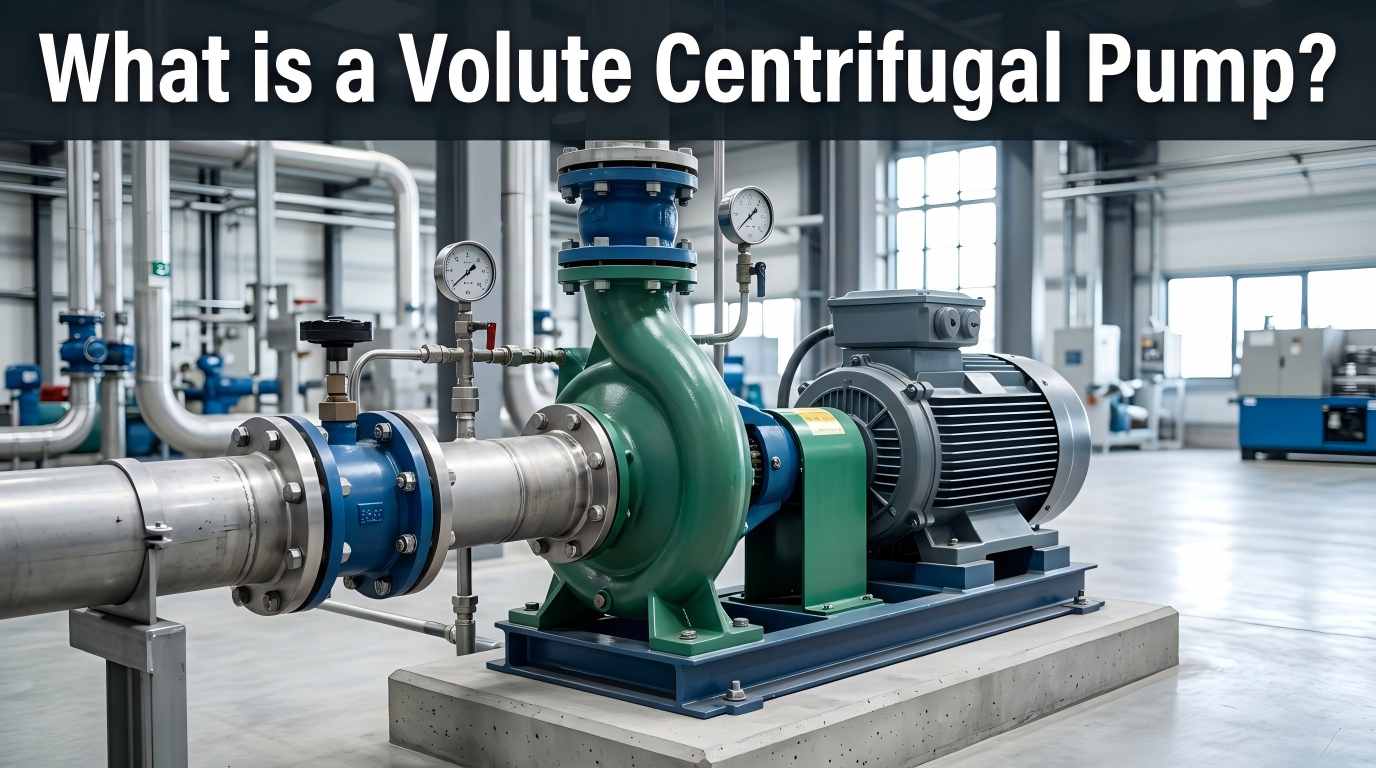

A pompa centrifuga cu voluteeste un tip de pompă dinamică care transformă energia mecanică în energie hidraulică prin rotația unui rotor și se bazează pe o carcasă spiralată pentru livrarea eficientă a fluidului. Spre deosebire de alte tipuri de pompe centrifuge, caracteristica sa cea mai proeminentă este carcasa în formă de volută (cunoscută și sub numele de carcasă spirală), care este componenta de bază care o diferențiază de modele precum pompele centrifuge cu difuzor. Pompele centrifuge cu volute au o construcție robustă, cost relativ scăzut, funcționare silențioasă și performanță fiabilă, cu impact minim de coroziune și eroziune. Sunt echipamentele preferate pentru majoritatea aplicațiilor industriale și civile de livrare a fluidelor.
Funcționarea stabilă a pompei depinde de coordonarea diferitelor componente. Componentele de bază și funcțiile lor sunt următoarele:
O cameră în spirală care înconjoară rotorul cu o zonă în secțiune transversală care crește treptat de la ieșirea rotorului la orificiul de refulare. Funcțiile sale de bază sunt colectarea fluidului de mare viteză, reducerea vitezei și creșterea presiunii. Forma și dimensiunea acesteia afectează direct eficiența și presiunea pompei. Este împărțit în volute simple (cel mai utilizat pe scară largă) și volute duble (echilibrează forța radială și prelungește durata de viață).
„Inima” pompei, o componentă rotativă cu lame curbate, conectată la motor printr-un arbore de pompă. Se rotește cu viteză mare pentru a genera forță centrifugă, aspirând fluid și oferind energie cinetică. Parametrii lamei (forma, cantitatea, unghiul) determină debitul pompei, înălțimea și randamentul.
Arborele pompei transmite energie mecanică de la motor la rotor. Rulmenții susțin rotația arborelui pompei, mențin coaxialitatea și reduc frecarea. Pentru condiții de lucru la temperaturi înalte și de înaltă presiune, răcitoarele de ulei sunt necesare pentru a preveni deteriorarea uleiului și pentru a prelungi durata de viață a rulmentului.
Previne scurgerea fluidelor și pătrunderea aerului extern pentru a evita cavitația. Tipurile comune includ etanșări mecanice și etanșări de ambalare. Potrivirea cu sisteme de etanșare auxiliare poate îmbunătăți fiabilitatea, iar întreținerea se poate referi la standardele API 682.
Orificiul de aspirație este situat în centrul volutei pentru a aspira fluidul; orificiul de refulare se află la capătul volutei pentru a furniza fluid sub presiune. Mărimea și forma ambelor afectează rezistența fluidului și eficiența pompei.
Procesul de lucru este o conversie continuă a energiei, împărțită în 4 etape principale:
Motorul antrenează rotorul să se rotească la viteză mare, formând o zonă de joasă presiune în centrul rotorului. Fluidul este aspirat în pompă sub diferența de presiune.
Pe măsură ce rotorul se rotește continuu, paletele împing fluidul să se miște radial, crescând semnificativ viteza de curgere a fluidului și energia cinetică.
Fluidul de mare viteză intră în carcasa volutei, unde pasajul de curgere lărgit reduce viteza de curgere, transformând energia cinetică în energie de presiune pentru a obține o livrare la presiune înaltă.
Fluidul sub presiune este evacuat prin orificiul de refulare. Odată cu rotația continuă a rotorului, livrarea continuă este finalizată.
Structura volutei se potrivește cu caracteristicile curgerii fluidului, reducând pierderile de turbulență. Eficiența în condiții de proiectare atinge 70%–90%, cu distribuție uniformă a vitezei de curgere.
Mai puține componente de bază, ușor de procesat și instalat, fără mecanism de transmisie complex, rata scăzută de eșec, nu este nevoie de supape de reținere de intrare și ieșire și costuri de întreținere reduse.
Poate fi proiectat în diferite specificații în funcție de condițiile de lucru, potrivit pentru diverse fluide, cum ar fi apă curată, canalizare și medii chimice, și adaptabil la temperaturi normale, temperaturi ridicate și condiții de lucru de înaltă presiune.
Design integrat, dimensiuni mici și greutate redusă, potrivit pentru scenarii cu spațiu limitat și ușor de integrat în sistemele de livrare existente.
Cost redus de producție, înlocuire convenabilă a pieselor de uzură, economisire de energie prin funcționare eficientă, potrivite pentru scenarii de livrare cu debit mare.
Pompele centrifuge cu volute sunt o alegere fiabilă pentru livrarea fluidelor industriale datorită avantajelor lor hidrodinamice. Cu toate acestea, eficiența lor energetică reală este afectată de detalii precum selecția materialelor și fabricarea. Teffiko dezvoltă soluții stabile și eficiente de livrare a fluidelor prin cercetare și dezvoltare precisă și teste stricte. Bine ați venit să consultați sau să comandați:www.teffiko.com
