Calculul ridicării geometrice de aspirație a pompei centrifuge Hg: formule, proceduri, cazuri și ghid pentru evitarea capcanelor

Calculul ridicării geometrice de aspirație Hg a apompa centrifugaeste o procedură de bază în proiectarea instalării pompei. Determină în mod direct dacă se va produce cavitația, dacă pompa poate extrage apa în mod stabil și dacă poate funcționa eficient pentru o lungă perioadă de timp. Multe defecțiuni, cum ar fi debitul insuficient de apă, zgomotul puternic și vibrațiile, deteriorarea rotorului și defecțiunile frecvente ale echipamentelor provin în principal din calculele greșite ale ridicării geometrice de aspirație Hg sau din înălțimea excesivă a instalării.

I. Ce estePompa centrifugaRidicare geometrică de aspirație Hg?

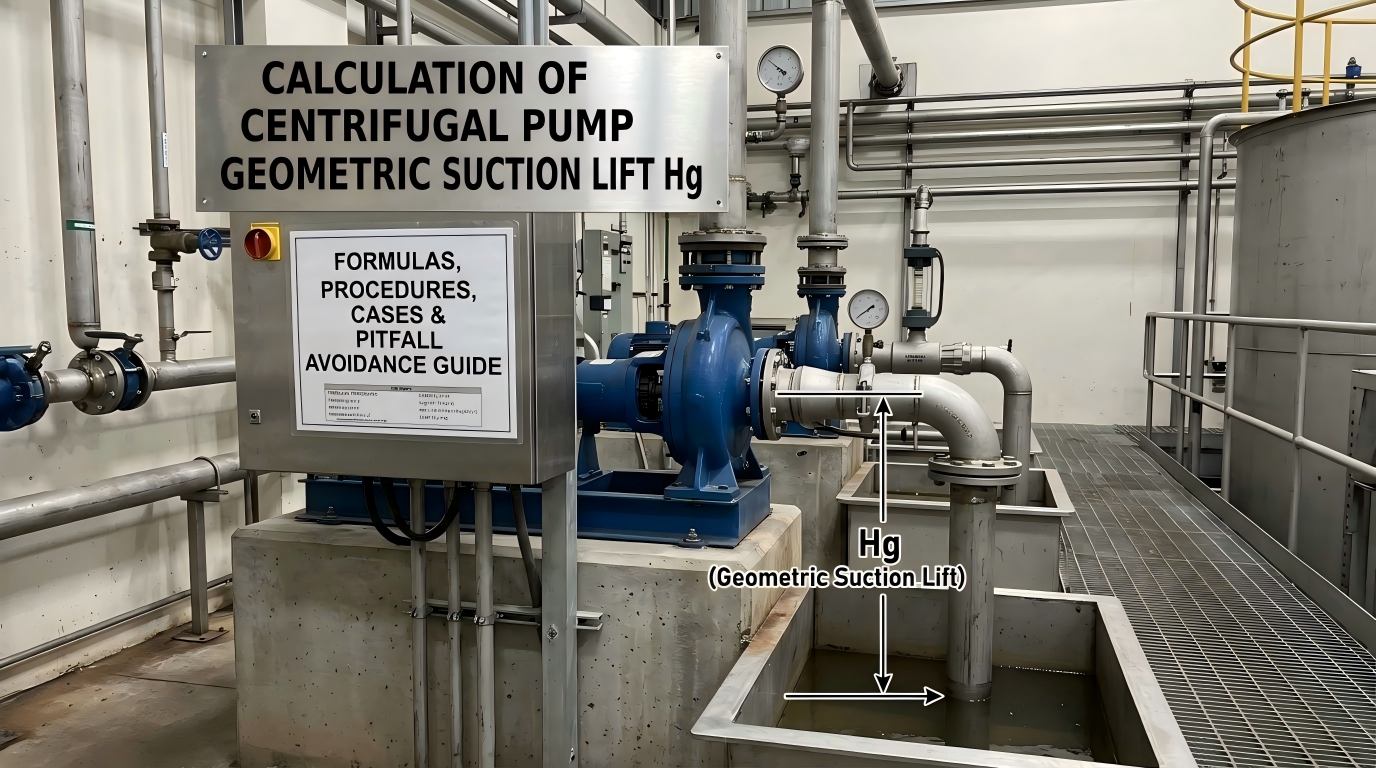

Înălțimea de aspirație geometrică Hg a unei pompe centrifuge se referă la diferența de înălțime verticală dintre linia centrală a rotorului pompei și suprafața lichidului rezervorului de aspirație, măsurată în metri (m). Acesta servește ca un parametru de control central pentru evaluarea capacității de aspirație a lichidului a pompei și prevenirea cavitației.

Criterii generale de judecată a instalației industriale:

• Hg ＞ 0: Pompa este instalată deasupra suprafeței lichidului, cunoscută sub denumirea de instalație de aspirație, cea mai utilizată metodă de instalare în scenariile industriale.
• Hg ＜ 0: Pompa este instalată sub suprafața lichidului, cunoscută sub numele de instalație de aspirație inundată, care elimină riscul de ingerare a aerului și oferă o stabilitate optimă împotriva cavitației.
• Hg excesiv: Dacă înălțimea reală de instalare depășește valoarea admisibilă calculată, vor apărea inevitabil cavitația, întreruperea debitului, debitul instabil de apă, deteriorarea rotorului și alte defecte.

Pe scurt, Hg nu poate fi setat în mod arbitrar ca dimensiune de instalare. Acesta trebuie să fie derivat printr-un calcul precis și corectarea condițiilor de lucru, acționând ca un indice obligatoriu pentru funcționarea sigură, pe termen lung și stabilă a pompei.

II. Concepte de bază de bază: Ridicarea de aspirație permisă Hs și capul de aspirație pozitiv net Δh

Calculul Hg al pompei se bazează pe doi parametri majori măsurați de producătorii de pompe, care sunt și cele mai confuze concepte pentru începători.

1. Ridicare de aspirație admisă Hs

Înălțimea de aspirație admisă Hs se referă la gradul de vid maxim admis la presiunea de intrare a pompei p₁, care reflectă direct capacitatea de aspirare a lichidului a pompei centrifuge.

Regula cheie: Valoarea lui Hs nu se obține din calcule teoretice; este măsurată experimental de producătorii de pompe și listată în cataloagele pompelor și plăcuțele de identificare pentru ca personalul de inginerie să le poată consulta.

Condiții standard de testare specificate de producători: Valoarea standard Hs este calibrată pentru apă curată la 20°C sub o presiune atmosferică standard de 1,013×10⁵ Pa. Odată ce altitudinea la fața locului, temperatura apei sau mediul transportat se modifică, trebuie efectuată conversia condițiilor de lucru. Aplicarea directă a parametrilor de catalog va duce la erori grave de calcul.

2. Cap de aspirație pozitiv net Δh (NPSHr)

Înălțimea de aspirație pozitivă netă Δh, numită și înălțimea de aspirație pozitivă netă necesară NPSHr, este utilizată în principal pentru calcularea înălțimii de instalare a pompelor de ulei și a pompelor industriale de înaltă precizie. Reprezintă gradul de vid admisibil pentru aspirarea lichidului a pompei, adică înălțimea maximă admisă de instalare a pompei, cu unitatea de măsură.

În conformitate cu parametrii Hs, NPSHr listat în cataloage este testat cu apă curată la 20°C ca mediu. Este necesară o corecție separată atunci când transportați ulei, lichide chimice și alte medii speciale.

Formula simplificată de estimare a ridicării de aspirație pentru utilizarea ingineriei la fața locului:

Ridicare de aspirație = coloană de apă la presiune atmosferică standard (10,33 m) − NPSHr Δh necesar − Marja de siguranță (0,5 m)

Presiunea atmosferică standard poate suporta o înălțime a conductei de vid de 10,33 metri. Marja de siguranță de 0,5 metri este un standard industrial adoptat pe scară largă pentru a evita cavitația instantanee cauzată de condițiile de lucru fluctuante.

III. Set complet de formule de calcul pentru pompa centrifugă ridicare geometrică de aspirație Hg

Pentru inginerie la fața locului, formulele sunt împărțite în formule de calcul precise și formule de estimare rapidă bazate pe tipul de echipament și scenariile de calcul, aplicabile tuturor pompelor de apă curată, pompelor de ulei și pompelor chimice.

1. Formula generală de calcul precisă

Hg = (Pa − Pv) / ρg − NPSHr − hw

Această formulă se aplică calculelor precise pentru majoritatea pompelor centrifuge și este formula preferată pentru institutele de proiectare și echipele de construcții.

2. Formula comună bazată pe ridicarea admisibilă a aspirației

Hg = Hs1 − hw

Hs1 reprezintă ridicarea admisibilă de aspirație corectată pentru condițiile reale de lucru; hw reprezintă pierderea totală de sarcină a conductei de aspirație. Această formulă poate fi aplicată direct atunci când înălțimea vitezei este neglijabilă.

3. Formula de estimare a ridicării rapide a aspirației

Hg = 10,33 − Δh − 0,5

Potrivit pentru verificarea rapidă la fața locului, inspecția echipamentelor și proiectarea schemei preliminare pentru eficientizarea timpului.

Definiții parametrilor:

• Hg: Înălțimea de aspirație geometrică admisă a pompei centrifuge (m). Înălțimea reală de instalare a echipamentului trebuie să fie mai mică decât această valoare.
• Pa: Presiunea atmosferică locală (Pa); Valoarea standard a stării de lucru este 101325 Pa (10,33 m coloană de apă).
• Pv: Presiunea de vapori a mediului transportat la temperatura curentă (Pa). Temperatura mai ridicată a apei duce la o presiune mai mare a vaporilor și la un Hg admis mai scăzut.
• ρ: Densitatea mediului transportat (kg/m³); valoarea implicită pentru apă curată este 1000 kg/m³.
• g: Accelerația gravitațională, fixată la 9,81 m/s².
• NPSHr/Δh: Înălțimea de aspirație pozitivă netă necesară a pompei (m), un parametru inerent din cataloagele producătorilor de pompe.
• hw: Pierderea totală de sarcină a conductei de aspirație (m), inclusiv pierderea prin frecare, pierderile de la coturi, supape și filtre.
• Hs, Hs1: Înălțimea de aspirație admisă în catalogul original și înălțimea de aspirație admisă corectată în funcție de starea de lucru (m).

IV. Metoda de conversie pentru parametrii Hs în condiții de lucru nestandardizate

Valorile Hs din catalog furnizate de producători se aplică numai apei curate la 20°C la presiunea atmosferică standard. Conversia este obligatorie atunci când condițiile de lucru la fața locului diferă, o legătură în care 90% din personalul de inginerie greșește.

1. Transportul de apă curată cu diferite condiții de lucru (altitudine și variații ale temperaturii apei)

Hs1 = Hs + Ha − 10,33 − Hv + 0,24

• Ha: Presiunea atmosferică locală convertită în înălțimea echivalentă a coloanei de apă (m)
• Hv: presiunea vaporilor saturați a lichidului la temperatura reală convertită la înălțimea echivalentă a coloanei de apă (m)
• 10.33: Înălțimea coloanei de apă la presiune atmosferică standard
• 0,24: Înălțimea coloanei de apă la presiunea vaporilor de 20°C apă curată

2. Transportul de ulei, substanțe chimice și alte lichide speciale

Este necesară conversia în doi pași:

Pasul 1: Corectați valoarea de catalog Hs cu formula de mai sus pentru apă curată pentru a obține Hs1.

Pasul 2: Efectuați corecția secundară pe Hs1 pe baza caracteristicilor de densitate, vâscozitate și vaporizare ale mediului special pentru a obține o ridicare de aspirație admisă echivalentă care se potrivește cu mediul, apoi înlocuiți rezultatul în formula de calcul Hg pentru a evita defecțiunile echipamentului cauzate de abaterile de calcul.

V. Cazuri practice de calcul pentru scenarii multiple

Cazul 1: Estimarea simplificată a ridicării aspirației prin NPSHr

Condiții date: NPSHr Δh necesar unei pompe centrifuge = 4,0 m, mediu este apă curată în condiții standard de lucru.

Procesul de calcul:

Ridicare de aspirație = 10,33 − 4,0 − 0,5 = 5,83 m

Concluzie: Înălțimea de instalare sigură a acestei pompe trebuie să fie mai mică de 5,83 m.

Cazul 2: Calcul precis pentru condiții duale de lucru (apă la temperatură ambientală și apă la temperatură înaltă)

Condiții date: Înălțimea de aspirație admisă în catalog Hs = 5,7 m, rezistența totală a conductei de aspirație hw = 1,5 mH₂O, presiunea atmosferică locală = 9,81×10⁴ Pa, înălțimea vitezei ignorată. Calculați înălțimea de aspirație geometrică admisă pentru apă curată de 20 °C și, respectiv, apă caldă de 80 °C.

Condiție de funcționare 1: Transportarea apei curate la 20°C

Presiunea atmosferică locală este aproape de starea standard de testare a producătorului, deci nu este necesară nicio corecție Hs.

Hg = Hs − hw = 5,7 − 1,5 = 4,2 m

Concluzie: Pentru apă curată la 20°C, înălțimea instalării pompei nu trebuie să depășească 4,2 m pentru o funcționare în siguranță.

Condiția de funcționare 2: Transportarea apei calde la 80°C

Corecția Hs este obligatorie pentru apa la temperatură ridicată. Datele din tabelul de căutare: presiunea vaporilor saturați a apei la 80°C = 47,4 kPa, Hv corespunzătoare = 4,83 mH₂O; presiunea atmosferică locală Ha ≈ 10 mH₂O.

Hs1 = 5,7 + 10 − 10,33 − 4,83 + 0,24 = 0,78 m

Înlocuiți Hs1 corectat pentru a calcula înălțimea de instalare:

Hg = Hs1 − hw = 0,78 − 1,5 = −0,72 m

Concluzie de bază: o valoare negativă a Hg înseamnă că instalarea liftului de aspirație este interzisă în această condiție de lucru la temperatură ridicată; instalatia de aspiratie inundata este obligatorie. Corpul pompei trebuie să fie la cel puțin 0,72 m sub suprafața lichidului rezervorului, în caz contrar se vor produce cavitații severe și pierderea aspirației.

VI. Factori de bază care afectează pompa centrifugă Ridicarea geometrică de aspirație Hg

Stăpânirea acestor factori de bază permite optimizarea rapidă a schemelor de instalare și prevenirea defectelor de cavitație de la originea cauzei:

1. Altitudine: altitudinea mai mare corespunde presiunii atmosferice mai mici și valorii mai mici Ha, rezultând Hs1 corectat mai scăzut și Hg admisibil redus drastic. Pompele instalate la altitudini mari necesită o înălțime de instalare coborâtă sau un sistem de aspirație inundat.
2. Temperatura medie: temperatura mai ridicată a lichidului crește presiunea vaporilor saturați Hv, reducând semnificativ Hg admisibil. Apa la temperatură ridicată este, în general, incompatibilă cu instalarea cu aspirație ridicată.
3. Pierderea înălțimii conductei: conductele de aspirație mai lungi, diametrele mai mici ale conductelor și mai multe coturi, supape și filtre duc la pierderi mai mari de energie termică și Hg disponibil mai mic.
4. Performanța inerentă a pompei: NPSHr necesar mai mic și valoarea Hs de catalog mai mare oferă performanțe superioare anti-cavitație și înălțime de instalare mai mare.

VII. Capcane comune de calcul greșit și instalare

Utilizarea directă a parametrilor Hs și NPSHr din catalogul original fără corecție pentru altitudine și temperatura apei, ceea ce duce la rezultate de calcul complet distorsionate.

Neglijarea pierderii înălțimii conductei de aspirație, bazându-se doar pe calcule teoretice, rezultând înălțimea reală a instalației excesive și cavitația pompei.

Fără marjă de siguranță rezervată, instalare la valoarea limită calculată. Cavitația apare imediat după scalarea conductei sau după fluctuațiile condițiilor de lucru.

Instalare de aspirație forțată pentru medii de temperatură ridicată și aplicații la altitudine mare, ignorând cerința de aspirație inundată indicată de valori negative de Hg.

Aplicarea directă a formulelor de apă curată pe ulei și medii chimice fără corecție secundară a mediului.

VIII. Întrebări frecvente

Î1: Ce înseamnă o ridicare geometrică de aspirație a unei pompe centrifuge negative Hg?

Un Hg negativ înseamnă că pompa nu poate aspira lichid prin instalația de aspirație. Este necesar un aspect de aspirație inundat, cu linia centrală de admisie a pompei poziționată sub suprafața lichidului rezervorului de aspirație pentru a elimina complet riscurile de ingestie de aer și cavitație. Acest aspect este utilizat pe scară largă pentru apă la temperatură ridicată, transport de lichide chimice și aplicații la altitudine mare.

Î2: De ce nu pot fi aplicați direct parametrii Hs din catalog?

Valorile Hs de catalog sunt date experimentale calibrate numai pentru apă curată la 20°C sub presiune atmosferică standard. Orice variație a altitudinii la fața locului, a temperaturii apei sau a mediului transportat modifică presiunea vaporilor lichizi și presiunea atmosferică, obligând conversia condițiilor de lucru înainte ca Hs să poată fi utilizat pentru calcule.

Î3: Care este relația dintre NPSHr și aspirația geometrică?

Un NPSHr Δh necesar mai mare corespunde unei performanțe anti-cavitație mai slabe și unei înălțimi de instalare admisibile mai mici. Un NPSHr mai mic oferă o capacitate mai bună de aspirare a lichidului și o înălțime de instalare mai mare.

Î4: De ce este obligatorie o marjă de siguranță de 0,5 m în calculele pompei?

Incertitudinile la fața locului includ fluctuațiile temperaturii apei, scalarea conductelor, variațiile debitului și abaterile de presiune. O marjă de siguranță rezervată de 0,5 m previne cavitația instantanee și asigură funcționarea stabilă a echipamentului pe termen lung.

IX. Rezumat

Calculul ridicării geometrice de aspirație a pompei centrifuge Hg se concentrează pe doi parametri de bază: ridicarea admisibilă de aspirație Hs și NPSHr Δh necesar. Estimarea rapidă funcționează pentru condiții standard de lucru, în timp ce corecția pentru temperatura apei, altitudine și mediu este obligatorie pentru scenariile nestandard. Valoarea pozitivă sau negativă a Hg determină în mod direct dacă se adoptă instalația de aspirație sau de aspirație inundată, servind drept cheie pentru a evita cavitarea pompei, zgomotul anormal, puterea insuficientă de apă și deteriorarea rotorului. Pentru aplicațiile de inginerie, utilizarea directă a parametrilor de catalog necorectați și instalarea la valoarea limită teoretică sunt strict interzise. Pentru a garanta funcționarea eficientă, stabilă și pe termen lung a pompei, este necesar un calcul precis cu corecția la fața locului a stării de lucru și o marjă de siguranță rezervată.
