În marele peisaj al mașinilor fluide,Teffikoa fost mult timp profund implicată în domeniul pompelor centrifuge.Pompe centrifugeocupă o poziţie dominantă datorită structurii lor simple şi a gamei largi de aplicaţii. Deși există o mare varietate de pompe centrifuge, de la pompe miniaturale pentru uz casnic până la stații industriale de drenaj gigantice cu aspect foarte diferit, „organele” lor centrale sunt izbitor de similare atunci când carcasele lor sunt îndepărtate.
Astăzi, vom efectua o analiză aprofundată a detaliilor structurale și a logicii de evoluție a pompelor centrifuge, combinând pompele clasice de tip B, pompele IS moderne și pompele cu dublă aspirație cu debit mare.

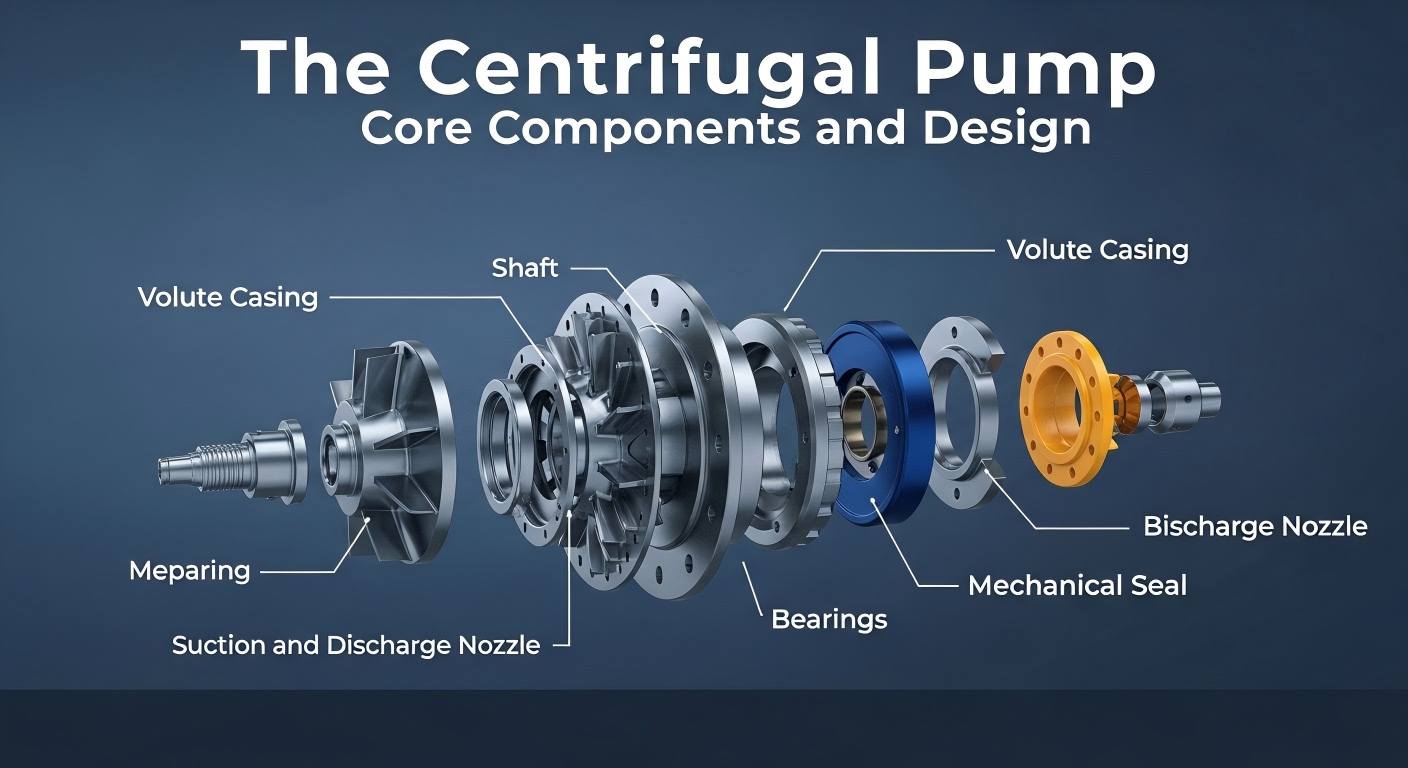

Indiferent de variațiile tipului de pompă, următoarele componente principale formează cadrul de bază al pompelor centrifuge:
După înțelegerea structurii generale a pompelor centrifuge, vom explora în continuare câteva tipuri comune de pompe centrifuge, fiecare cu un design structural concentrat pentru a se adapta la diferite condiții de lucru.
Pompa de tip B este o pompă centrifugă clasică, caracterizată prin faptul că un capăt al pompei este susținut de rulmenți în interiorul suportului, în timp ce capătul prevăzut cu rotorul se extinde în consolă din suport. Pe baza combinației dintre corpul pompei și capacul pompei, pompele de tip B sunt împărțite în tipuri cu deschidere frontală și cu deschidere spate. Designul cu deschidere din spate oferă avantaje semnificative în timpul întreținerii: suportul împreună cu rotorul pot fi îndepărtați pur și simplu prin slăbirea piuliței suportului, fără a demonta conductele de admisie și de evacuare ale pompei, simplificând foarte mult procesul de întreținere. Cea mai mare parte a forței axiale a pompelor de tip B este echilibrată de găurile de echilibrare de pe rotor, iar forța rămasă este suportată de rulmenți. Acest tip de pompă este simplu ca structură, fiabil în funcționare, ușor de fabricat și întreținut și foarte adaptabil, așa că a fost cândva utilizat pe scară largă.
Pompa IS este pompa centrifugă cu o singură etapă de aspirație, care înlocuiește treptat pompele de tip B. A fost optimizat pe baza pompelor de tip B pentru a îmbunătăți eficiența energetică și confortul. Diametrul orificiului de aspirație al rotorului pompelor IS este de obicei mai mare, iar orificiile de aspirație și refulare ale carcasei pompei au fost de asemenea îmbunătățite, corpul pompei fiind sprijinit direct pe bază. În comparație cu pompele de tip B de aceeași performanță, pompele IS au o putere nominală mai mică, reflectând caracteristicile lor de economisire a energiei. Pompele IS adoptă, de asemenea, o structură cu deschidere în spate, cu confort sporit de întreținere: părțile rotative pot fi retrase pentru întreținere prin îndepărtarea conexiunii intermediare a cuplajului extins, fără a demonta corpul pompei, conductele și motorul. Pompele IS sunt potrivite pentru alimentarea și drenajul cu apă industrială și urbană, precum și pentru irigații agricole, și pot transporta apă curată sau lichide cu proprietăți fizice și chimice asemănătoare apei curate, cu o temperatură nu mai mare de 80°C.
Pompa centrifugă cu dublă aspirație cu o singură treaptă este echivalentă din punct de vedere structural cu combinarea a două rotoare ale pompelor de tip B, cu lichid care intră din ambele părți din stânga și din dreapta ale rotorului simultan, făcând debitul său mult mai mare decât cel al unei pompe cu aspirație simplă de aceeași dimensiune. Rotorul său este susținut la ambele capete, iar carcasa pompei este, de obicei, de tip volută despicată orizontal, cu două camere de aspirație semi-helicoidale care formează o structură divizată împreună cu carcasa pompei. Acest design nu numai că se ocupă de debite mari, ci și echilibrează forța axială a pompei de la sine datorită intrării simetrice a lichidului în rotor, eliminând necesitatea unui dispozitiv suplimentar de echilibrare a forței axiale. La același debit, pompele cu aspirație dublă au, în general, o rezistență mai bună la cavitație decât pompele cu aspirație simplă, ceea ce este deosebit de important pentru transportul lichidelor ușor vaporizate sau în condiții de ridicare de aspirație ridicată. Dispozitivul de etanșare a arborelui pompei adoptă în mare parte sigiliul de etanșare, cu un inel de etanșare cu apă instalat în cutia de umplutură pentru răcire și lubrifiere prin introducerea de apă sub presiune.
De la durabilitatea robustă a pompelor de tip B, la precizia de economisire a energiei a pompelor IS și la performanța magnifică a pompelor cu aspirație dublă, evoluția structurală a pompelor centrifuge s-a centrat întotdeauna pe cele două teme de bază: eficiență și comoditate de întreținere. Diferite tipuri de pompe centrifuge, bazate pe structura generală a miezului, au propriile lor caracteristici structurale și avantaje de aplicare pentru a răspunde nevoilor diferitelor scenarii industriale.Teffikova continua să împuternicească cercetarea și dezvoltarea și aplicarea pompelor centrifuge cu tehnologie profesională.
