Pompe centrifugesunt echipamente de bază utilizate în domeniile industriale și municipale și generează vibrații severe în timpul funcționării. Fundația echipamentului, găurile de ancorare preformate și șuruburile de ancorare constituie lucrări cheie ascunse care garantează stabilitatea unității. Multe defecțiuni la fața locului, cum ar fi deviația corpului pompei, rezonanța, supraîncălzirea rulmentului și ruperea șuruburilor sunt de obicei cauzate de construcția nestandardă a găurilor preformate sau de instalarea șuruburilor necorespunzătoare. Acest document elaborează liniile directoare cheie pentru construcția găurilor de ancorare preformate și instalarea șuruburilor de ancorare pentru pompele centrifuge.
Găurile de ancorare preformate pentru pompele centrifuge sunt special concepute pentru chituirea secundară a șuruburilor de ancorare. Dimensiunea, forma, verticalitatea și curățenia găurilor preformate determină în mod direct rezistența de ancorare a șuruburilor, precizia nivelării echipamentului și stabilitatea generală a fundației. Ca procedură de bază pentru construcția fundației pompelor, lucrarea trebuie implementată în strictă conformitate cu standardele industriale.
Dimensiunile găurilor preformate trebuie să atingă un echilibru între compactitatea suficientă a chitului și rezistența structurală a fundațiilor din beton. Găurile subdimensionate vor duce la chituire incompletă, în timp ce găurile supradimensionate vor slăbi capacitatea portantă a fundației. Parametrii generali standardizați de construcție sunt specificați după cum urmează:

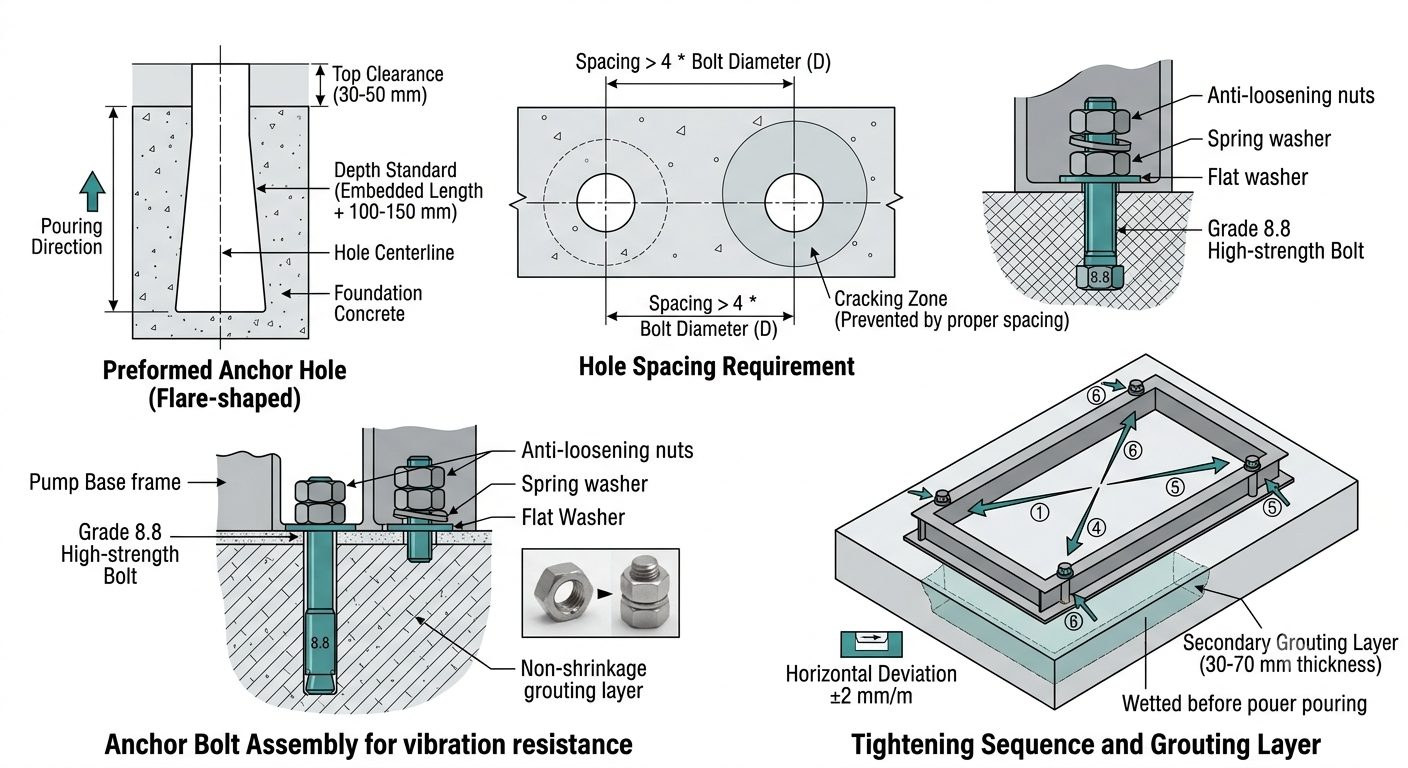

Distanță între șurub și peretele găurii:Se menține un spațiu unilateral de 30-50 mm între fiecare șurub și peretele găurii preformate pentru a oferi spațiu adecvat pentru materialul de chituire care nu se contracție, astfel încât să se asigure înfășurarea și ancorarea completă a șuruburilor.
Standard de adâncime al găurilor preformate:Adâncimea totală a fiecărei găuri preformate trebuie să fie cu 100-150 mm mai mare decât lungimea efectivă încorporată a șurubului de ancorare, ceea ce previne complet golirea la fundul găurii și chituirea incompletă și asigură rezistența de ancorare la fund.
Cerințe de distanță între găuri:Distanța de la centru la centru dintre două găuri de ancorare preformate adiacente nu trebuie să fie mai mică de 4 ori diametrul șurubului de ancorare, ceea ce evită efectiv fisurarea și ruperea parțială a fundației după turnarea și chituirea betonului.
Forma optimă a găurii:O gaură evazată cu un vârf îngust și un fund larg este preferată în construcție. În comparație cu găurile drepte, această structură îmbunătățește foarte mult rezistența la smulgere a șuruburilor și previne slăbirea și deplasarea șuruburilor din cauza vibrațiilor pe termen lung ale echipamentului.
Înainte de turnarea betonului de fundație, tuburile de cofraj din PVC de înaltă rezistență, matrițe de oțel personalizate sau matrițe din lemn vor fi fixate pentru modelare pentru a asigura poziții precise ale găurilor și forme regulate ale găurilor. Demolarea va fi efectuată imediat după setul inițial de beton pentru a preveni deteriorarea și ciobirea pereților găurilor cauzate de demolare după solidificarea completă.
Înainte de chituire, toate resturile, laptele, praful și apa acumulată în interiorul găurilor trebuie curățate temeinic. Aerul de înaltă presiune este recomandat pentru purjare completă pentru a asigura o lipire fermă între materialul de chituire și baza originală de beton fără straturi intermediare sau zone goale.
Se exercită un control strict asupra abaterii poziției găurii. În cazul găurilor decalate, deschiderilor subdimensionate sau formelor de găuri deformate, pentru corectare se adoptă daltuirea și alezarea manuală. Tăierea sau scurtarea șuruburilor de ancorare este strict interzisă, deoarece va afecta rezistența șuruburilor și va duce la o lungime de ancorare insuficientă.
Verticalitatea găurilor preformate trebuie să fie garantată cu abaterea de înclinare a pereților găurilor de cel mult 1,5°. Instalarea înclinată a șuruburilor va provoca o distribuție neuniformă a tensiunii, ceea ce duce la concentrarea tensiunii în timpul funcționării și va duce în continuare la ruperea filetului șurubului, alunecarea filetului și crăparea cadrului de bază.
Ca componente portante de bază care conectează cadrul de bază al pompelor centrifuge și fundațiile din beton, șuruburile de ancorare îndeplinesc funcțiile de fixare a echipamentului, nivelare, reducere a vibrațiilor și rezistență la deplasare. Se aplică standarde industriale clare pentru selecția materialului, gradul de rezistență, lungimea încorporată, procesul de instalare, chituirea și întărirea, anti-slăbirea și anticoroziunea șuruburilor de ancorare. Șuruburile obișnuite nu vor fi niciodată folosite ca înlocuitori.
Materialele trebuie selectate diferențiat în funcție de condițiile de funcționare, mediile transportate și tonajul pompelor centrifuge pentru a elimina potențialele pericole de siguranță care decurg din selecția necorespunzătoare:
Pompe centrifuge obișnuite pentru apă curată (de uz civil și de alimentare cu apă industrială convențională):Vor fi adoptate șuruburi de ancorare din oțel carbon Q235 cu un grad de rezistență nu mai mic de gradul 4.8. Ele oferă performanțe stabile cu performanțe la costuri ridicate și îndeplinesc cerințele pentru reducerea și fixarea vibrațiilor convenționale.
Pompe centrifuge pentru canalizare, medii chimice și corozive:Pentru mediile care conțin acizi, alcaline, impurități și componente corozive, șuruburile de ancorare din oțel inoxidabil 304 sau 316 trebuie utilizate pentru a preveni eficient rugina și coroziunea și pentru a evita defectarea șuruburilor, cum ar fi ruperea și căderea ruginii.
Pompe centrifuge la scară mare, de înaltă presiune și debit mare:Pentru echipamentele cu sarcină mare și frecvență mare de vibrații, sunt necesare șuruburi de ancorare de înaltă rezistență de gradul 8.8 sau mai sus. Acestea au o rezistență superioară la tracțiune, rezistență la oboseală și rezistență la deformare și sunt aplicabile funcționării continue pe termen lung la sarcină mare.
Cerințe pentru accesoriile potrivite:Fiecare set de șuruburi de ancorare trebuie să fie echipat cu șaibe plate, șaibe elastice și piulițe duble ca accesorii standard. Combinația completă de accesorii realizează o performanță dublă anti-slăbire pentru a se adapta la vibrația continuă a pompelor de apă.
Lungimea încorporată determină direct capacitatea portantă de extragere a șuruburilor și este un indice cheie pentru a preveni smulgerea și slăbirea șuruburilor. Rapoartele standard de lungime încorporate pentru diferite tipuri de pompe sunt specificate după cum urmează:
Pompe centrifuge verticale de funcționare ușoară: lungimea încorporată nu trebuie să fie mai mică de 15 ori diametrul șuruburilor pentru a satisface cerințele de fixare ușoară ale echipamentelor la scară mică.
Pompe centrifuge industriale orizontale convenționale: Lungimea încorporată trebuie să fie de 20 până la 25 de ori diametrul șuruburilor pentru a se adapta la sarcina operațiunii industriale obișnuite.
Pompe centrifuge de mare putere și de înaltă presiune: Lungimea încorporată nu trebuie să fie mai mică de 30 de ori diametrul șuruburilor pentru a îmbunătăți capacitatea portantă a ancorajului și pentru a rezista la impactul puternic de vibrații.
Lungimea încorporată insuficientă va duce la o capacitate portantă inadecvată, iar șuruburile sunt predispuse să se slăbească și să se smulgă în cazul vibrațiilor pe termen lung. Lungimea încorporată excesiv de mare poate interfera cu barele de oțel ale fundației, provocând deșeuri de construcție și afectând integritatea structurală a fundației.
După ce au fost poziționate, șuruburile de ancorare vor fi menținute verticale și fixate temporar cu console speciale pentru a evita înclinarea și decalajul și pentru a asigura o distribuție uniformă a tensiunilor în funcționarea ulterioară. Între timp, dimensiunile de instalare ale șuruburilor de ancorare trebuie verificate cu strictețe față de cele ale pompelor centrifuge și ale unităților de pompare orizontale pentru a asigura o potrivire completă între pozițiile găurilor, distanța șuruburilor și găurile de montare pe cadrul bazei echipamentului. Deviația orizontală a suprafeței de fundație trebuie controlată cu ±2 mm/m pentru a garanta o referință precisă pentru nivelarea echipamentului.
Materialul special de chituire care nu se contracție va fi adoptat uniform pentru chituire. Pentru pompele centrifuge cu mai multe etape, se preferă betonul cu agregat fin de înaltă rezistență. Mortarul de ciment obișnuit este strict interzis. Mortarul obișnuit tinde să se micșoreze și să crape după solidificare, formând goluri și zone goale care nu pot garanta performanța generală la solicitarea dintre șuruburi și fundație. Gradul de rezistență al betonului utilizat pentru chituirea pompelor cu mai multe etape trebuie să fie cu un grad mai mare decât cel al betonului de fundație original pentru a îmbunătăți rezistența de ancorare sub sarcină mare.
În timpul compactării betonului și a materialului de chituire în găurile preformate, operațiunea trebuie să fie blândă și uniformă. Înclinarea șuruburilor de ancorare și deplasarea corpurilor de pompe și a unităților de pompare sunt strict interzise, pentru a preveni invalidarea lucrărilor anterioare de poziționare și nivelare și pentru a elimina pericolul ascuns de solicitare excentrică asupra șuruburilor.
Construcția trebuie să respecte cu strictețe principiul respectării rezistenței. Nivelarea, alinierea și fixarea corpurilor de pompe și a unităților de pompare pot fi efectuate numai după ce rezistența betonului de fundație atinge mai mult de 75% din rezistența de proiectare. Chituirea secundară va fi implementată la o poziționare precisă. Înălțimea stratului secundar de chituire trebuie controlată în intervalul de 30-70 mm, cu o grosime uniformă și suprafață totală plană.
Înainte de chituirea secundară, suprafața de contact a fundației trebuie tratată temeinic: spălați praful și resturile de suprafață cu apă curată și umeziți complet suprafața de bază pentru a asigura o lipire strânsă între betonul nou și cel vechi, precum și stratul de chituire fără straturi intermediare. Temperatura ambiantă a construcției va fi strict controlată. Trebuie luate măsuri speciale împotriva înghețului atunci când temperatura ambiantă este sub 0 ℃ pentru a preveni deteriorarea prin îngheț și pierderea rezistenței stratului de chituire.
Materialul de chituire trebuie compactat prin vibrații stratificate pentru a evacua aerul interior. Întărirea trebuie efectuată imediat după chituire. Dacă temperatura mediului ambiant este sub 5℃, izolarea termică și protecția împotriva înghețului trebuie adoptate pe tot parcursul procesului de întărire pentru a evita crăparea, șlefuirea și rezistența substandard cauzate de daunele cauzate de îngheț la temperaturi scăzute. În condiții normale de lucru, structura chituită trebuie întărită timp de cel puțin 72 de ore înainte de strângerea finală a echipamentului.
Trebuie urmat principiul „nivelării mai întâi, strângerii mai târziu”. Deviația orizontală a cadrului de bază a pompei trebuie controlată cu 0,05 mm/m. Piulițele trebuie strânse simetric în direcții diagonale în mai multe treceri. Strângerea completă o singură dată și strângerea forțată unilaterală sunt interzise, ceea ce poate cauza deformarea cadrului bazei pompei, abaterea preciziei de nivelare a echipamentului și deteriorarea șuruburilor la suprasarcină.
Case de pompe în aer liber, ateliere umede și condiții de lucru pentru tratarea apei: După acceptarea instalării șuruburilor, vopsea antirugină va fi aplicată uniform pe șuruburi. Banda impermeabilă și anticorozivă poate fi înfășurată în jurul pieselor cheie pentru a izola umezeala și a încetini coroziunea.
Condiții de lucru cu vibrații de înaltă frecvență și funcționare continuă: Se va adopta o structură dublă anti-slăbire care combină piulițe duble și șaibe elastice. Pentru condiții severe de lucru, se poate aplica un adeziv special de blocare a filetului pentru a preveni complet slăbirea piuliței cauzată de vibrații.
Mecanism de inspecție regulată: Inspecția de re-strângere trebuie efectuată la fiecare 3 luni în condiții convenționale de lucru uscate. Pentru condiții de lucru cu temperatură ridicată, umiditate ridicată, coroziune puternică și vibrații intense, trebuie efectuată o inspecție lunară specială pentru a elimina pericolele ascunse de slăbire și coroziune în timp util.
Construcția minoră non-standard a sistemelor de ancorare a pompelor centrifuge va evolua în defecțiuni ale echipamentelor în etapa ulterioară. Erorile frecvente la fața locului și pericolele corespunzătoare sunt enumerate după cum urmează:
Găuri preformate subdimensionate și spațiu liber insuficient:Materialul de chituire nu poate înfășura complet șuruburile, rezultând o suprafață de ancorare inadecvată. Echipamentul se va agita, se va schimba și se va abate în timpul funcționării.
Adâncime substandard încorporată a șuruburilor de ancorare:Capacitatea portantă de tracțiune insuficientă va determina slăbirea și ridicarea șuruburilor sub vibrații pe termen lung, va compensa coaxialitatea corpului pompei și va agrava uzura rulmenților și rotoarelor.
Configurație simplificată a accesoriilor cu o singură piuliță și fără șaibă elastică:O astfel de configurație nu poate rezista la vibrații continue, iar piulițele sunt predispuse la slăbirea automată, ceea ce este o cauză majoră a rezonanței unității și a instabilității echipamentului.
Chituirea cu mortar obișnuit și timp de întărire insuficient:Mortarul se va micșora, crăpa și va dezvolta zone goale interioare, dăunând integrității generale a fundației. Este posibil ca echipamentul să se schimbe integral în timpul funcționării pe termen lung.
Instalarea înclinată a șuruburilor și strângerea pe o singură parte:Tensiunile neuniforme și concentrarea severă a tensiunilor vor apărea pe șuruburi, ceea ce duce la ruperea șurubului și crăparea și deteriorarea cadrului bazei pompei după o funcționare pe termen lung.
Recepția strictă va fi efectuată după finalizarea construcției ancorei și a chituirii secundare, iar echipamentul poate fi pus în funcțiune numai după trecerea acceptării. Acceptarea acoperă mai multe aspecte, inclusiv precizia suprafeței de bază, tehnologia de construcție, standardele materialelor, construcția la temperatură scăzută și funcționarea de probă a echipamentelor.
Acceptarea este împărțită în trei categorii majore: inspecția aspectului, inspecția componentelor și inspecția operațională de probă.
Acceptarea preciziei suprafeței de bază:Deviația orizontală a suprafeței de fundație a instalației echipamentului trebuie controlată cu ±2 mm/m. Chituirea în găurile preformate trebuie să fie densă și plină, fără zone goale, crăpături sau spărturi. Betonul din jurul orificiilor orificiilor trebuie să fie plat, intact și fără deteriorări și defecte.
Acceptarea componentei șuruburilor:Deviația verticală a șuruburilor nu trebuie să fie mai mare de 2 mm/m fără înclinare sau deplasare. Toate accesoriile trebuie să fie complete și intacte, iar filetele șuruburilor trebuie să fie fără alunecare, coroziune și deformare. Specificațiile și materialul șuruburilor trebuie să respecte cerințele de proiectare și să fie compatibile cu tipul de pompă.
Tehnologia de chituire și acceptarea materialului:Pentru chituirea pompelor centrifuge cu mai multe etape se va folosi beton de agregat fin cu o rezistență mai mare, iar pentru tipurile de pompe obișnuite se va adopta material de chituire fără contracție. Stratul de chituire secundar trebuie să aibă o grosime uniformă cuprinsă între 30 mm și 70 mm. Suprafața de bază trebuie spălată și umezită complet înainte de construcție, iar măsurile de izolare termică și antiîngheț trebuie implementate pe deplin în medii cu temperatură scăzută.
Acceptarea operațiunii de probă:După ce echipamentul funcționează continuu sub sarcină maximă pentru mai mult de 2 ore, nu va apărea nicio slăbire a piulițelor de ancorare, deplasarea cadrului de bază, rezonanță anormală sau vibrații și zgomot anormale ale unității, iar toți parametrii de funcționare ai echipamentului vor rămâne stabili.
Acceptarea documentului:Înregistrările complete, inclusiv specificațiile șuruburilor, certificatele materialelor, gradele de rezistență ale materialelor de chituire, temperatura construcției, înregistrările de întărire și datele privind procesul de strângere trebuie păstrate pentru întreținerea, inspecția și renovarea ulterioară.
Construcția găurilor de ancorare preformate și instalarea șuruburilor de ancorare pentru pompele centrifuge sunt lucrări ascunse critice care determină stabilitatea unităților de pompare. Întregul proces de construcție, inclusiv controlul dimensiunilor, chituirea și strângerea, va fi implementat în strictă conformitate cu standardele relevante pentru a evita greșelile de construcție.
Ca marcă profesională de echipamente pentru fluide,TEFFIKOaderă pe deplin la standardele industriale și oferă un set complet de soluții standardizate care acoperă potrivirea cadrului de bază, selecția șuruburilor și ghidarea la fața locului.
