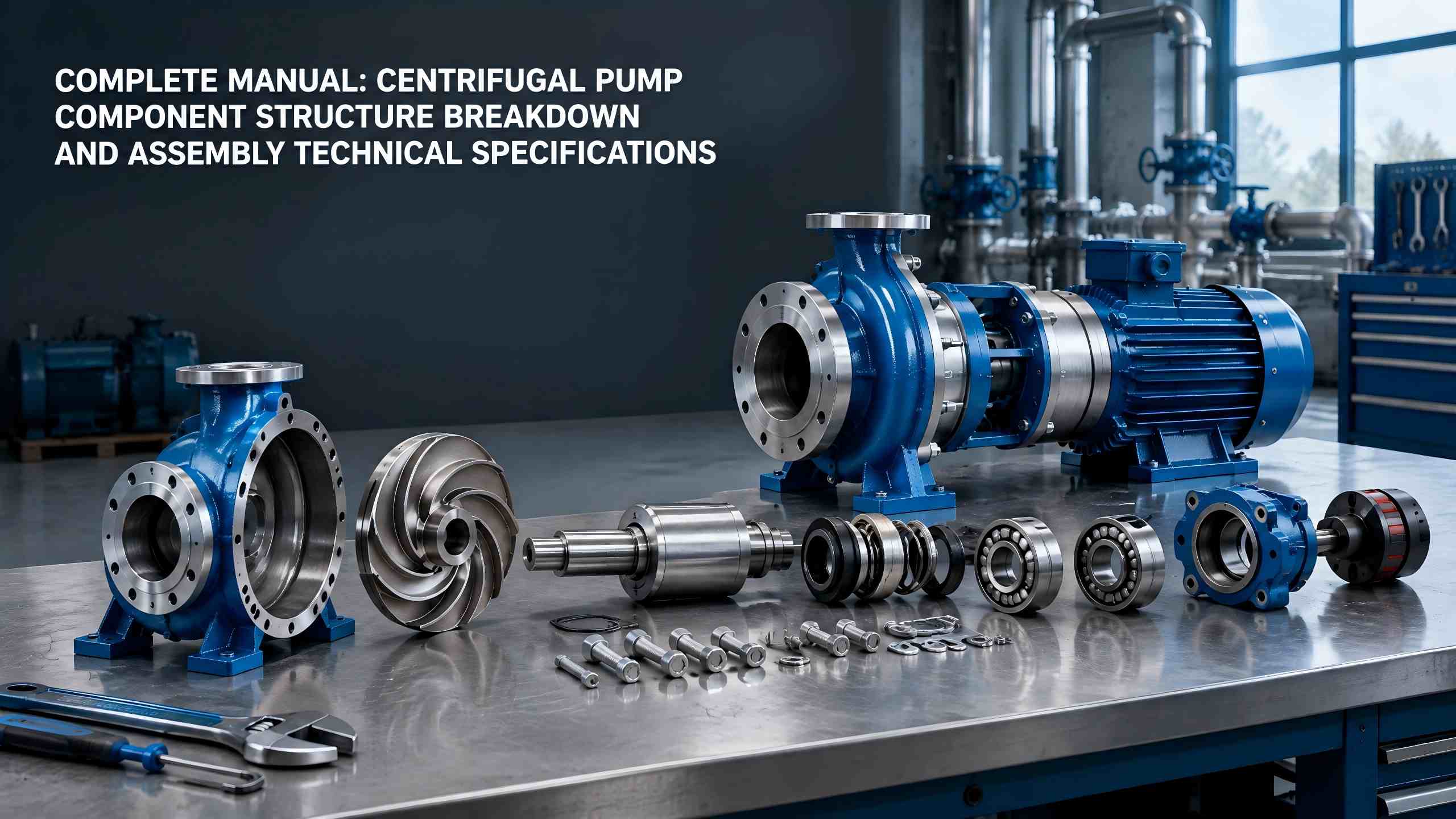

Defalcarea structurii componentelor pompei centrifuge și asamblarea Specificații tehnice

Pompe centrifugesunt utilizate pe scară largă în alimentarea cu apă industrială-drenaj, HVAC, transportul fluidelor chimice, alimentarea cu apă municipală și alte domenii. Acest document explică cuprinzător structura și funcțiile componentelor de bază, a ansamblurilor de protecție a etanșării și a accesoriilor auxiliare aleTeffikopompe centrifuge. De asemenea, oferă pregătiri complete de pre-asamblare, proceduri standard și cerințe tehnice pentru a ajuta utilizatorii să reducă ratele de defecțiuni ale echipamentelor de la sursă.

I. Ansambluri de etanșare și protecție a pompelor centrifuge

Ansamblurile de etanșare și protecție determină etanșeitatea, stabilitatea operațională și durata de viață a pompelor de apă. Acestea includ în principal elemente de etanșare, rulmenți, carcase de rulmenți și alte piese și servesc ca componente critice pentru prevenirea scurgerilor de apă, zgomotului anormal, vibrațiilor și defecțiunilor de gripare.

Sigilii mecanice si garnituri de ambalare

Structurile obișnuite de etanșare pentru pompele centrifuge se împart în două categorii: etanșări mecanice și etanșări de etanșare. O etanșare mecanică constă dintr-un inel rotativ, un inel staționar, arcuri și inele de etanșare. Fețele sale terminale se potrivesc cu precizie pentru a oferi performanțe aproape de zero scurgeri, cu proprietăți rezistente la uzură și la temperaturi ridicate, făcându-l potrivit pentru condiții de operare industrială de înaltă presiune și viteză mare.

Sigiliile de ambalare adoptă materiale de umplutură flexibile din grafit și PTFE pentru etanșare. Cu o structură simplă, întreținere ușoară și costuri reduse, acestea sunt aplicate în principal pompelor civile de apă și pompelor centrifuge mici de joasă presiune. Dezavantajul lor constă în infiltrațiile minore de apă în timpul funcționării, necesitând strângerea periodică sau înlocuirea ambalajului.

Rulmenți și carcase de rulmenți

Rulmenții susțin rotația la viteză mare a arborelui pompei, reduc rezistența la frecare mecanică și asigură funcționarea lină, fără decalaj și fără vibrații. Carcasa rulmentului acționează ca o carcasă de protecție pentru rulmenți. Stochează uleiul lubrifiant și grăsimea în interior pentru a asigura lubrifierea continuă și disiparea căldurii pentru rulmenți, astfel încât să prevină supraîncălzirea, arderea și griparea rulmentului prin măcinare uscată.

II. Ansambluri de potrivire auxiliare pentru pompe centrifuge

Ansamblurile auxiliare nu efectuează în mod direct lucrări fluide, dar garantează o funcționare sigură, stabilă și standard a întregului echipament și constituie o parte indispensabilă a unui sistem complet de pompe centrifuge.

• Flanse de intrare și de evacuare: Realizați conexiunea standard între pompa de apă și conducte, asigurați etanșeitatea îmbinărilor și preveniți infiltrațiile de apă și scurgerile de aer.
• Baza și cuplarea: Baza fixează întreaga unitate și reduce vibrațiile de funcționare; cuplajul conectează arborele pompei și arborele motorului pentru a obține o transmisie sincronă a puterii.
• Supapa de eliberare a aerului și supapă de scurgere: Eliberarea aerului la pornire elimină blocarea aerului și cavitația; drenajul la oprire previne înghețul și coroziunea pentru a proteja componentele interne.

III. Pregătiri de pre-asamblare pentru pompe centrifuge

Calitatea asamblarii pompelor centrifuge exercită un impact direct asupra performanței de funcționare și a duratei de viață. Pregătirile standardizate trebuie finalizate înainte de asamblarea oficială pentru a evita asamblarea greșită, asamblarea pieselor lipsă și asamblarea neconformă.

•  Studiați cu atenție documentele tehnice: citiți cu atenție manualul pompei centrifuge, desenele de asamblare și cerințele privind parametrii tehnici și familiarizați-vă cu structura echipamentului și standardele de asamblare.
•  Criterii principale de calitate a componentelor: Clarificați standardele de acceptare pentru fiecare componentă a pompei centrifuge și confirmați că piesele nu prezintă deformare, fisuri, uzură și coroziune.
•  Inventarul și inspecția pieselor: verificați toate componentele unul câte unul pentru a asigura accesoriile complete, specificațiile potrivite și calitatea calificată și pentru a interzice instalarea pieselor defecte.
•  Pregătiți unelte și instrumente de măsurare: pregătiți în avans echipamentele de asamblare și de măsurare, inclusiv chei, șublere, nivele și instrumente de aliniere, pentru a garanta acuratețea asamblarii.
•  Pregătiți consumabile: pregătiți ulei lubrifiant, unsoare, garnituri de etanșare, garnituri și alte consumabile pentru a satisface cerințele de lubrifiere și etanșare pentru asamblare.

IV. Secvență de asamblare standard pentru pompe centrifuge

Pompele centrifuge de diferite modele variază ușor în structura și ordinea de asamblare. Pompa centrifugă cu extragere din spate de tip IS, care are cea mai largă aplicație, adoptă proceduri de asamblare standard universale. Pașii specifici sunt următorii:

1. Asamblați ansamblurile de rulmenți: Instalați rulmenții cu precizie în pozițiile desemnate de pe arborele pompei, asigurându-vă că rulmenții sunt complet așezați și se rotesc flexibil.

2. Asamblați ansamblul arborelui pompei: Montați arborele pompei cu rulmenți asamblați în carcasa pompei în întregime, asigurând o rotație lină, fără blocare.

3. Fixați carcasa pompei și cadrul: Montați și fixați întreaga carcasă a pompei pe cadrul echipamentului, asigurându-vă că corpul pompei este orizontal, ferm și fără vibrații.

4. Instalați capacul pompei și rotorul: Premontați capacul pompei în poziția arborelui pompei, apoi fixați rotorul pentru a garanta o fixare fermă a rotorului și un spațiu liber uniform.

5. Integrați și fixați întreaga unitate: Loviți și blocați cu precizie capacul pompei și carcasa pompei, apoi fixați întreg corpul pompei pe baza echipamentului.

6. Finisarea aspectului: Îndepărtați resturile și petele de pe întreaga unitate, inspectați integritatea aspectului și finalizați lucrările de îngrijire.

7. Alinierea și calibrarea cuplajului: Instalarea completă a cuplajelor motor și corpul pompei, efectuați corecția coaxialității pentru a asigura acuratețea transmisiei.

V. Cerințe tehnice de bază pentru ansamblul pompei centrifuge

Inspecția și acceptarea strictă trebuie efectuate la finalizarea asamblarii în conformitate cu standardele tehnice pentru a asigura funcționarea echipamentului calificat. Criteriile de bază de acceptare sunt enumerate mai jos:

•  Rotirea flexibilă a întregii unități: Rotiți ușor corpul pompei și arborele de rotație manual. Unitatea se va roti lin și uniform, fără blocare sau zgomot de frecare mecanică.
•  Fără joc axului pompei: arborele pompei nu trebuie să aibă o deplasare axială sau radială evidentă, cu degajări conforme și fără slăbiciune sau clătinare.
•  Coaxialitate de cuplare calificată: Abaterea coaxială dintre semicuplajul pompei și semicuplajul motorului trebuie să respecte parametrii tehnici ai echipamentului, astfel încât să se evite vibrațiile, zgomotul anormal și uzura indusă de funcționarea excentrică.
•  Umplere standard cu lubrifiant: Umpleți rulmenții și piesele de transmisie cu cantități adecvate de ulei lubrifiant și unsoare. Mențineți volumul adecvat de ulei pentru a preveni măcinarea uscată cauzată de lipsa uleiului sau acumularea de praf din cauza preaplinului excesiv de ulei.

Rezumat

Componentele pompei centrifuge pun bazele funcționării echipamentelor. Rotoarele, carcasele pompei, arborii pompei, elementele de etanșare, rulmenții și alte părți îndeplinesc funcțiile respective și cooperează între ele, determinând performanța și durata de viață a pompei. Între timp, pregătirile standardizate de pre-asamblare, secvențele de asamblare conforme și standardele stricte de acceptare a asamblarii sunt esențiale pentru evitarea defecțiunilor echipamentelor, creșterea eficienței operaționale și extinderea duratei de viață a echipamentului. Stăpânirea structurii componentelor și a tehnicilor de asamblare aTeffikopompele centrifuge servesc drept bază esențială pentru funcționarea-întreținerea echipamentelor, instalarea-punerea în funcțiune și depanarea defecțiunilor.
