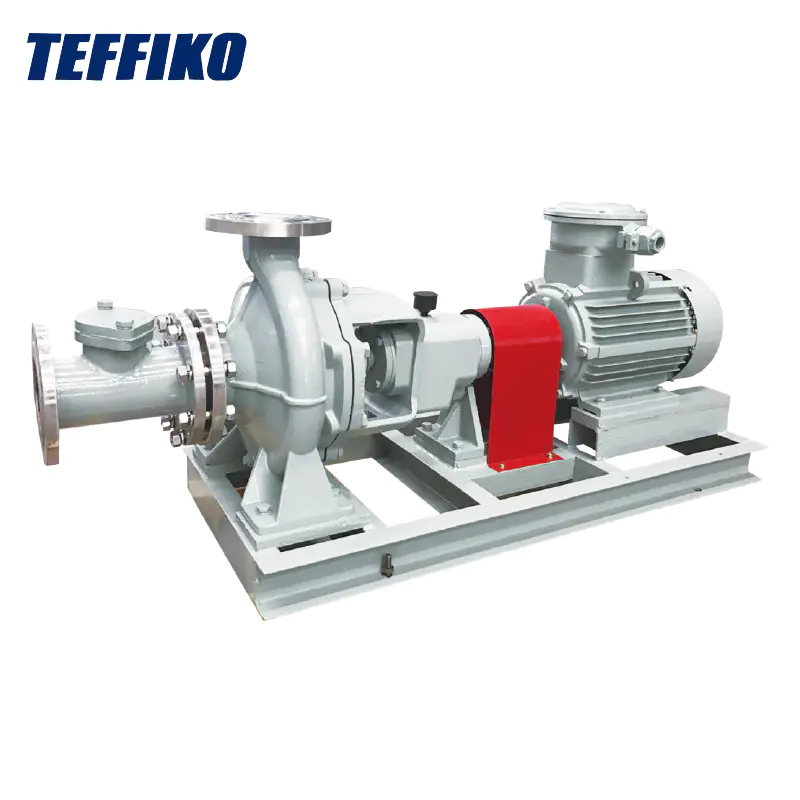

Ca pompe centrifuge orizontale API OH1 pentru nicio nămol, are modele unice în componente cheie. Rotorul adoptă o structură cu canal mare, cu pasaje cu flux larg și neted și lame optimizate cu atenție, ceea ce reduce considerabil riscul de înfundare a suspensiei și îmbunătățește semnificativ eficiența transmiterii. Corpul pompei este confecționat din materiale rezistente la uzură și rezistente la coroziune, cu un interior compact și un design rezonabil de trecere a fluxului pentru a asigura alimentarea și descărcarea netedă. Garnitura arborelui este disponibilă în două forme: etanșare mecanică și etanșare de ambalare. Are performanțe excelente de etanșare și extinde eficient durata de viață a echipamentului.

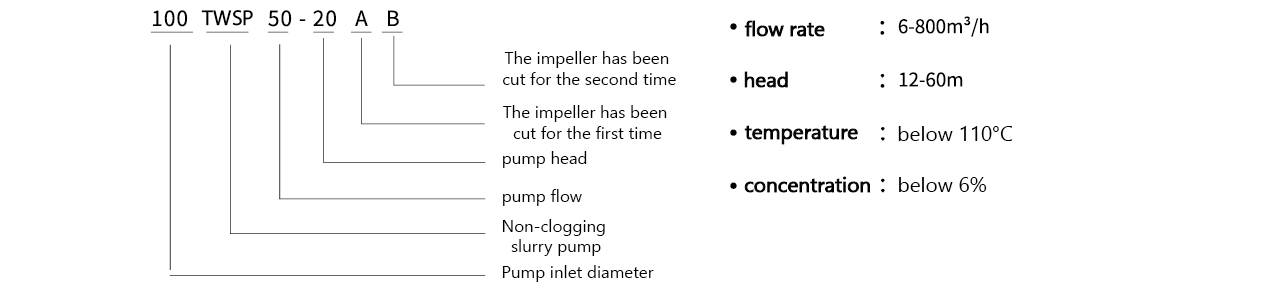

Semnificația modelului și condițiile de operare
Câmpuri de aplicație ale TWSP
1. Industria chimică: este utilizată pentru transportul diverselor suspensii chimice de materii prime, descărcarea materialelor din ibricile de reacție și suspensia nămolurilor în tratarea apelor uzate. Materialele rezistente la coroziune și performanțele care nu sunt înfundate ale pompei centrifuge Non -înfundare TWSP pot asigura progresul lină al producției.
2. Industria de hârtie: este utilizată în principal în procese precum transportul pulpei și transportul cu suspensie a hârtiei de deșeuri. Slimbările din procesul de fabricare a papermei conțin o cantitate mare de fibre, ceea ce poate provoca cu ușurință înfundarea pompei. Proiectarea rotorului cu canal mare și a structurii speciale a pompei de suspensie TWSP care nu este înfundată îl fac o alegere ideală pentru industria de hârtie.
3. Industria puterii: În sistemul de îndepărtare a cenușii a centralelor termice, este utilizat pentru transportul suspensiei de cenușă zburătoare. Poate asigura funcționarea stabilă a sistemului de îndepărtare a cenușii în timpul procesului de generare a energiei.

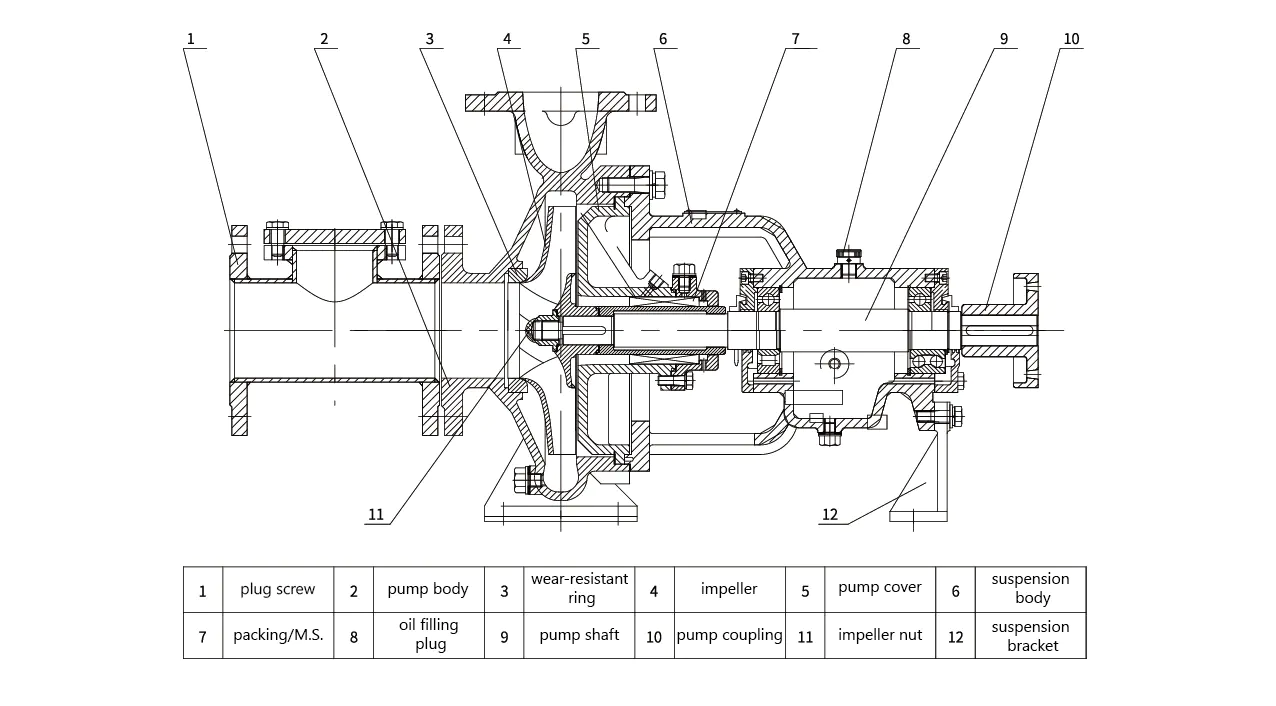

Diagrama pompei centrifuge TWSP
Tabelul parametrilor de performanță
| Modelul pompei | (R/min) | (Q) | (H) | Power Power KW | |||
| m³/h | L/s | 1.0 | 1.35 | 1.85 | |||
| 50TWSP6.3-12.5 | 1450 | 3.75 6.30 7.50 | 1.04 1.74 2.08 | 12.9 12.5 12.0 | 1.1 | 1.1 | 1.5 |
| 50TWSP6.3-20 | 1450 | 3.75 6.30 7.50 | 1.04 1.74 2.08 | 20.5 20.0 19.6 | 2.2 | 2.2 | 3.0 |
| 50TWSP6.3-20A | 1450 | 3.50 6.30 7.00 | 0,97 1,64 1,94 | 18.0 17.5 17.0 | 1.5 | 2.2 | 3.0 |
| 65TWSP12-12.5 | 1450 | 7.50 12.5 15.0 | 2.08 3.47 4.17 | 13.3 12.5 11.9 | 1.5 | 2.2 | 2.2 |
| 65TWSP12-12.5A | 1450 | 7.00 11.7 14.0 | 1.94 3.25 3.89 | 11.5 11.0 10.5 | 1.1 | 1.5 | 2.2 |
| 65TWSP12-20 | 1450 | 7.50 12.5 15.0 | 2.08 3.47 4.17 | 20.3 20.0 19.6 | 2.2 | 3 | 4 |
| 65TWSP12-20A | 1450 | 7.00 11.7 14.0 | 3.25 1.94 3.89 | 17.8 17.5 17.2 | 2.2 | 3 | 4 |
| 65TWSP12-32 | 1450 | 7.50 12.5 15.0 | 2.08 3.47 4.17 | 32.4 32.0 31.7 | 5.5 | 5.5 | 7.5 |
| 65TWSP12-32A | 1450 | 7.00 11.7 14.0 | 1.94 3.25 3.89 | 27.9 27.4 27.1 | 4 | 5.5 | 7.5 |
| 65TWSP12-32B | 1450 | 6.60 11.0 13.2 | 1.83 3.06 3.67 | 24.5 24.1 24.0 | 3 | 4 | 5.5 |
| 80TWSP25-12.5 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 13.5 12.5 11.5 | 2.2 | 3 | 4 |
| 80twsp25-12.5a | 1450 | 13.6 22.7 27.2 | 3.78 6.31 7.56 | 11.1 10.3 950 | 1.5 | 2.2 | 3 |
| 80TWSP25-20 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 21.0 20.0 19.0 | 4 | 5.5 | 7.5 |
| 80TWSP25-20A | 1450 | 14.1 23.5 28.1 | 3.91 6.51 7.82 | 18.4 17.6 16.9 | 3 | 4 | 5.5 |
| 80TWSP25-20B | 1450 | 13.2 22.0 26.4 | 3.67 6.11 7.33 | 16.2 15.6 15.0 | 3 | 4 | 5.5 |
| 80TWSP25-32 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 32.5 32.0 31.5 | 7.5 | 7.5 | 11 |
| 80TWSP25-32A | 1450 | 14.1 23.5 28.1 | 3.91 6.51 7.82 | 28,5 28,0 27,5 | 5.5 | 7.5 | 11 |
| 80TWSP25-32B | 1450 | 13.2 22.0 26.4 | 3.67 6.11 7.33 | 25.0 24.5 24.0 | 4 | 5.5 | 7.5 |
| 80TWSP25-32C | 1450 | 11.7 19.5 23.4 | 3.25 5.42 6.50 | 20.0 19.5 19.0 | 3 | 4 | 5.5 |
| 100twsp50-12.5 | 1450 | 30.0 50.0 60.0 | 8.33 13.9 16.7 | 14.0 12.5 11.0 | 3 | 4 | 5.5 |
| 100twsp50-12.5a | 1450 | 27.3 45.5 54.5 | 7.58 12.6 15.1 | 11.6 10.4 910 | 3 | 4 | 5.5 |
| 100TWSP50-20 | 1450 | 30.0 50.0 60.0 | 8.33 13.9 16.7 | 22.0 20.0 18.5 | 5.5 | 7.5 | 11 |
| 100TWSP50-20A | 1450 | 28.0 46.8 56.0 | 7.78 13.0 15.6 | 19.2 17.5 16.1 | 5.5 | 7.5 | 11 |
| 100TWSP50-20B | 1450 | 26.4 43.9 52.7 | 7.32 12.2 14.6 | 17.0 15.4 14.3 | 4 | 5.5 | 7.5 |
