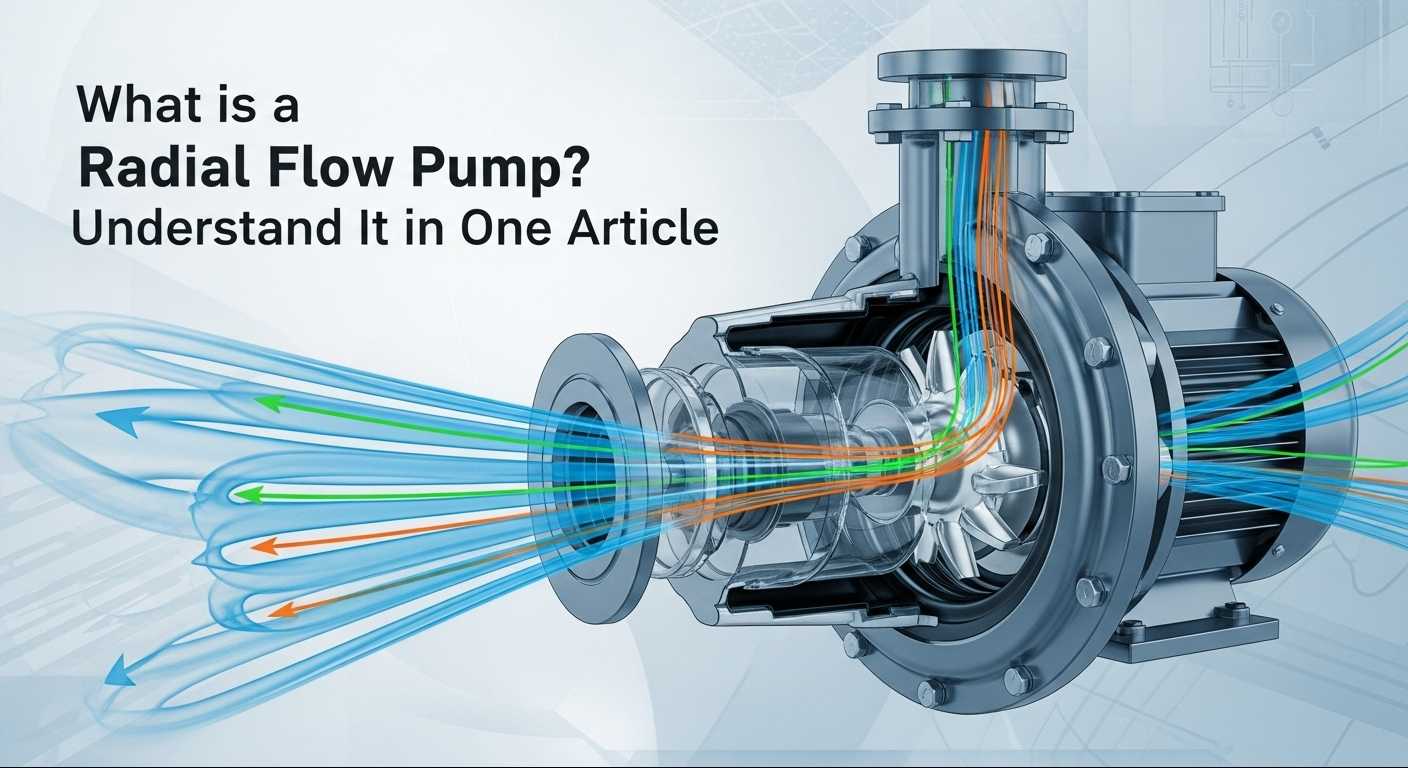

Ce este o pompă cu debit radial? Înțelegeți-l într-un articol

Pompe cu debit radialfuncționează prin exercitarea forței centrifuge asupra fluidelor, făcându-le să se miște perpendicular pe arborele pompei. Caracterizate prin palete de rotor curbate care accelerează curgerea fluidului spre exterior, aceste pompe sunt alegerea de top pentru condiții de lucru la presiune înaltă. Cu toate acestea, mulți utilizatori se confruntă cu confuzie în timpul selecției și funcționării: Ce este exact o pompă cu debit radial? Cum funcționează? Cum să alegi modelul potrivit pentru condițiile de lucru specifice? Care sunt formulele practice pentru calculul parametrilor? Cum să gestionați defecțiunile de suprasarcină? Acest articol va descompune cunoștințele cheie despre pompele cu debit radial de la logica de bază la abilitățile practice într-un limbaj simplu, ajutându-vă să începeți rapid.

I. Principiul de lucru alPompe cu debit radial

Miezul pompelor cu debit radial constă în munca efectuată de forța centrifugă, care este diferența fundamentală dintre ele și pompele cu debit axial sau pompele cu debit mixt - fluidul se mișcă perpendicular pe arborele pompei (adică „radial”), mai degrabă decât paralel sau oblic.

Pur și simplu, motorul antrenează rotorul să se rotească la viteză mare. Fluidul se rotește cu rotorul, generând forță centrifugă și este aruncat din centrul rotorului spre margine, rezultând o energie cinetică crescută. Ulterior, fluidul intră în volută, unde viteza de curgere scade și energia cinetică este transformată în energie de presiune, realizând transport sub presiune.

II. Abilități de selecție cu precizie: potrivirea modelelor de pompe pe baza mediului și a condițiilor de lucru

1. Prioritizează adaptarea la caracteristicile medii

• Fluide curate, cu vâscozitate scăzută (apă curată, motorină): Alegeți corpuri de pompă din fontă + garnituri de etanșare pentru costuri reduse și durabilitate;
• Medii corozive (acid sulfuric, acid clorhidric): Folosiți oțel inoxidabil (304/316L) sau materiale fluoroplastice, asociate cu etanșări mecanice pentru a preveni scurgerile;
• Fluide care conțin particule (ape uzate, nămol): rotoare deschise + materiale din aliaj rezistente la uzură pentru a evita înfundarea și uzura palelor;
• Medii cu vâscozitate ridicată (vâscozitate > 20 mm²/s): Mărește puterea motorului sau selectează pompe speciale cu debit radial cu vâscozitate mare.

2. Potriviți exact parametrii condițiilor de lucru

• Cap: Cerință reală = înălțimea geometrică + pierderea rezistenței conductei. Rezervați o marjă de 5%-10% în timpul selecției (de exemplu: dacă înălțimea efectivă necesară este de 30 m, selectați o pompă cu o înălțime nominală de 35 m);
• Debit: clarificați debitele normale/maximum pentru a evita funcționarea pompei peste debitul nominal (supus la suprasarcină);
• Temperatura: pentru medii la temperaturi înalte (>120 ℃), selectați garnituri rezistente la temperaturi înalte (grafit + carbură de siliciu) și materiale pentru corpul pompei pentru a preveni deteriorarea din cauza expansiunii și contracției termice.

3. Adaptați-vă la mediul de instalare

• Instalare in exterior: Clasa de protectie IP54 sau mai mare pentru rezistenta la praf si ploaie;
• Scenarii antiexplozie (ateliere petrochimice): Motoare antiexplozie (ExdⅡBT4 sau mai mare);
• Spațiu limitat: Pompe verticale cu debit radial, cu o suprafață de numai 1/3 din cea a pompelor orizontale.

4. Echilibrați marca și rentabilitatea

Mărcile globale de pompe cu debit radial au propriile avantaje, care pot fi selectate în mod flexibil în funcție de importanța condițiilor de lucru și a bugetului: dintre mărcile importate, Grundfos (Danemarca), un brand european bine stabilit, este renumit pentru eficiență ridicată, zgomot redus și durabilitate puternică, potrivite pentru scenarii cheie care necesită o funcționare stabilă pe termen lung; WILO (Germania) se remarcă prin rentabilitate cu calitatea de precizie germană, făcându-l o alegere excelentă pentru cei cu bugete limitate, dar care urmăresc stabilitate. În special, Teffiko, un brand italian emergent, integrează măiestria italiană rafinată în design mecanic, excelând în rezistența la coroziune și adaptabilitatea la condiții de înaltă presiune. Este deosebit de potrivit pentru scenarii dure, cum ar fi industria petrochimică, cu produse care respectă standardele internaționale precum API610. Combinând calitatea importată și prețurile rezonabile, a devenit o alegere populară care echilibrează performanța și costul.

III. Calculul parametrilor de selecție: Formule de potrivire pentru debit, înălțime și putere

Calculul parametrilor este condiția de bază pentru selecție. Următoarele 3 formule practice + cazuri vă vor ajuta să calculați rapid cerințele:

1. Calculul debitului (Q, unitate: m³/h)

Formula: Q = 3600 × A × v (A = πd²/4, unde d este diametrul interior al conductei; v este viteza de curgere recomandată de 1,5-3,0 m/s) Caz: diametrul interior al conductei 0,1 m, viteza de curgere 2,0 m/s. A = 3,14 × 0,01/4 = 0,00785 m². Q = 3600 × 0,00785 × 2,0 ≈ 56,5 m³/h. Selectați o pompă cu un debit nominal de 60 m³/h.

2. Calcul capului (H, unitate: m)

Formula: H = H_static + H_loss (H_static este diferența de înălțime dintre porturile de aspirație și refulare; H_loss este rezistența conductei, estimată ca 10%-20% din H_static) Caz: Diferență de înălțime 30m, conductă complexă (H_pierdere estimată la 20%). H = 30 + 30 × 20% = 36m. Selectați o pompă cu o înălțime nominală de 40 m.

3. Calculul puterii arborelui (P, unitate: kW)

Formula: P = (ρ × g × Q × H) / (1000 × η) (ρ este densitatea fluidului; g = 9,8 m/s²; Q trebuie convertit în m³/s; η este randamentul pompei, estimat la 75%). 36m. P = (1000 × 9,8 × 0,0157 × 36) / (1000 × 0,75) ≈ 7,4kW. Selectați un motor de 11 kW (rezervând o marjă de 20%).

IV. Gestionarea defecțiunilor de suprasarcină: reglarea parametrilor motorului și potrivirea sarcinii

1. Cauzele defectelor centrale

• Selecție necorespunzătoare: puterea motorului este mai mică decât cerințele reale;
• Funcționare excesivă: Debitul/capul depășește valorile nominale;
• Defecțiuni mecanice: blocarea rotorului, deteriorarea rulmenților, etanșări excesiv de etanșe;
• Modificări medii: Vâscozitate/densitate crescută ducând la creșterea sarcinii.

2. Contramăsuri practice

• Reglați parametrii de funcționare: Reduceți debitul închizând ușor robinetul de evacuare; curățați conductele pentru a reduce rezistența;
• Rezolvați problemele mecanice: Înlocuiți rotoarele uzate, adăugați ulei de lubrifiere pentru rulmenți, reglați jocul de etanșare;
• Potriviți parametrii motorului: înlocuiți cu un motor de putere mai mare sau instalați un variator de frecvență (VFD) pentru a reduce viteza (o reducere a vitezei cu 10% are ca rezultat o reducere a puterii cu 27%);
• Adaptare la medii: Pretratați mediile (căldură pentru a reduce vâscozitatea, filtrați pentru a elimina impuritățile) sau înlocuiți cu un model de pompă adecvat.

3. Sfaturi de prevenire

• Rezervați o marjă de putere de 10%-20% în timpul selecției;
• Instalați variatoare de frecvență pentru a se adapta dinamic la sarcini;
• Monitorizați în mod regulat curentul și temperatura motorului și opriți imediat dacă apar anomalii.

Concluzie

Funcționarea eficientă a pompelor cu debit radial este inseparabilă de înțelegerea principiului de funcționare, selecția precisă, calculul parametrilor și tratarea defecțiunilor. Se recomandă să faceți aprecieri cuprinzătoare pe baza condițiilor specifice de lucru (mediu, presiune, debit) și să consultați tehnicieni profesioniști atunci când este necesar. Dacă aveți nevoie să aflați mai multe despre comparațiile mărcilor, specificațiile de instalare sau ciclurile de întreținere, contactați-ne.TEFFICOvă va oferi consultanță tehnică individuală și o analiză gratuită de adaptare a stării de lucru.
