Cum să citiți o diagramă de spectru de tip pompă: un ghid pas cu pas

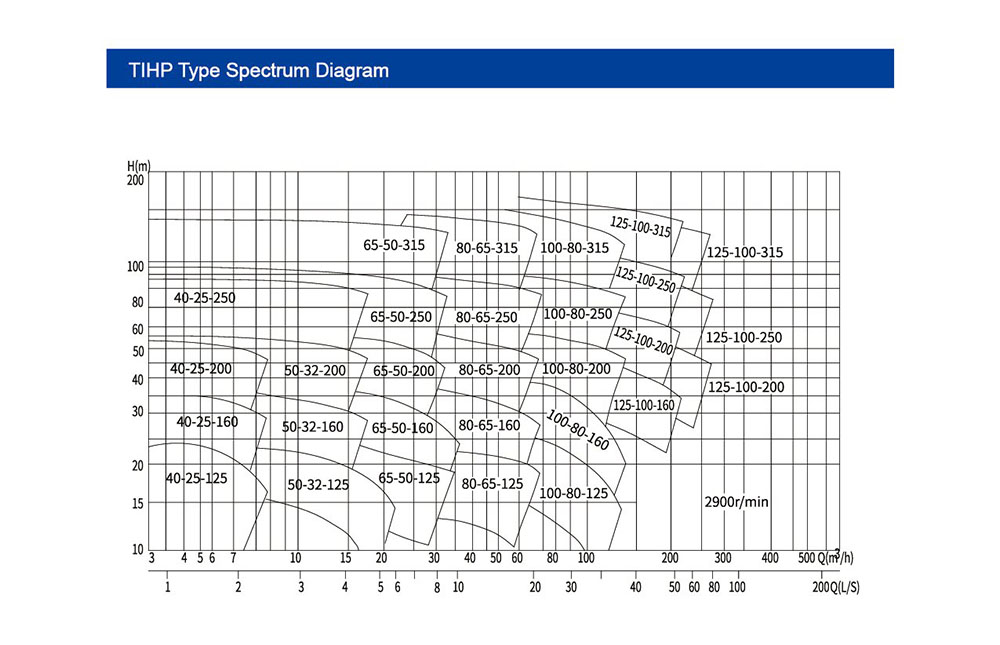

Ⅰ.Cum să citești această diagramă de spectru de tip pompă

1. Interpretarea axelor

• Axa orizontală (axa X): reprezintă debitul (Q) în metri cubi pe oră (m³/h), crescând de la stânga la dreapta.
• Axa verticală (axa y): reprezintă capul (h) în metri (m), crescând de jos în sus.

Ⅱ. Curbe și zone

Diagrama include mai multe curbe și zone, fiecare reprezentând un model de pompă specific. De exemplu, „40-25-125” și „50-32-160” denotă diferite modele de pompă.

• Puncte în curbe: Fiecare punct de pe o curbă indică valoarea capului modelului la un debit specific. De exemplu, în zona „40-25-125”, o serie de puncte arată capul la diferite debite pentru acest model.

Ⅲ. Pași cheie: punct de lucru și selecție

1. Determinați parametrii necesari: Clarificați debitul de proiectare (Q₀) și capul de proiectare (H₀). De exemplu, o fabrică are nevoie de o pompă pentru a transporta 100 m³/h la 80 m cap.
2. Localizați punctul de lucru: Găsiți Q₀ pe axa X și H₀ pe axa y; Intersecția lor este punctul de lucru. Dacă punctul se încadrează în zona poligonală a unui model, acest model îndeplinește teoretic cerința.
3. Exemplu: Pentru q = 80 m³/h și h = 80 m, verificați dacă punctul se află în zone precum „100-80-250” pentru a evalua adecvarea.

Prioritizează zona de înaltă eficiență: Dacă o zonă are curbe mai dense sau umbrire (marcată în unele diagrame), indică intervalul de înaltă eficiență (eficiență ≥80%). Selectați modele ale căror puncte de lucru se încadrează în această zonă pentru economii optime de energie.

Ⅳ. Viteză de rotație și informații suplimentare

Notația „2900 r/min” din colțul din dreapta jos denotă viteza nominală a pompelor din acest spectru (viteza standard pentru pompele conduse de motor). Pentru viteze diferite (de exemplu, 1450 r/min), utilizați Legea similarității pentru a converti performanța:

• Debitul este proporțional cu viteza.
• Capul este proporțional cu pătratul de viteză.

Ⅴ. Logică de selecție rapidă

1. Identificați cerințele Q și H, apoi găsiți zona modelului corespunzător.
2. Prioritizează modelele cu puncte de lucru în apropierea centrului zonei (zonă de înaltă eficiență).
3. Rețineți diametrele de intrare/ieșire ale modelului (de exemplu, 40, 50 mm) pentru a asigura compatibilitatea cu conductele de șantier.

Ⅵ. Despre pompele Teffiko

În rezumat, diagrama spectrului de tip TIHP de a 5 generații de la TEFFIKO clarifică condițiile de lucru aplicabile și zonele de înaltă eficiență prin coordonate cu cap de flux, zone model și curbe de performanță. Puteți selecta rapid modele prin potrivirea parametrilor cu zone. Pentru întrebări despre interpretarea curbei, adaptarea condițiilor de lucru sau soluții personalizate, echipa tehnică profesională a lui Tefiko oferă îndrumări de selecție precise, simulare a performanței și suport de instalare. Vizitawww.tefiko.comsau e -mailsales@teffiko.comPentru a optimiza transportul de lichide industriale.
