Introducere în structura despărțită orizontală a pompelor centrifuge cu dublu-sistem

Pompe centrifuge cu dublu ascunsEchipamentele industriale obișnuite sunt utilizate pe scară largă în sectoarele de alimentare cu apă, drenaj, chimice și electrice. Caracteristica lor principală este transportul eficient al lichidelor cu volum mare. Structura împărțită orizontală, un design tipic al pompelor centrifuge cu dublu ascuns, oferă avantaje precum instalarea ușoară și întreținerea simplă. Acest articol detaliază caracteristicile și beneficiile acestei structuri.

I. Prezentare generală a pompelor centrifuge cu dublu ridicare

Principiul de lucru al pompelor centrifuge cu dublu quuction este similar cu cel al pompelor centrifuge obișnuite, folosind forța centrifugă generată de rotația rotatului pentru a transporta lichide de la intrare la ieșire. Spre deosebire de pompele cu o singură soluție, pompele cu dublă suctină permit aportul de apă pe ambele părți ale rotorului, echilibrarea forțelor axiale, reducerea vibrațiilor și îmbunătățirea stabilității operaționale.

În comparație cu alte pompe centrifuge, pompele cu dublu-sistem sunt mai potrivite pentru aplicații cu flux mare și mediu-înalt, cum ar fi sistemele de alimentare cu apă urbană și sistemele de apă circulante în fabricile mari.

Ii. Caracteristici de proiectare a structurii split orizontale

„Split orizontal” se referă la carcasa pompei împărțite în jumătăți superioare și inferioare de -a lungul planului orizontal, conectat de șuruburi. Cel mai semnificativ avantaj al structurii este dezasamblarea și asamblarea ușoară. Atunci când piesele interne au nevoie de întreținere sau înlocuire, doar jumătatea superioară a carcasei trebuie să fie deschisă fără a dezasambla întreaga pompă sau sistem de conducte.

În plus, structura de divizare orizontală oferă următoarele avantaje:

• Inspecție și întreținere convenabilă: Permite observarea directă a rotorului și sigiliilor.
• Economisirea spațiului: Potrivit pentru instalare în medii cu spațiu limitat.

Iii. Scenarii de aplicație

Pompele centrifuge cu dublu ascuns cu structuri împărțite orizontale sunt utilizate pe scară largă în:

• Sisteme urbane de alimentare cu apă: Ca pompe principale în lucrări de apă.
• Sisteme de apă care circulă industrial: Cum ar fi circulația apei de răcire în plantele de oțel și centralele electrice.
• Irigarea agricolă: Pentru pomparea terenurilor agricole de mare.
• Sisteme de pompieri: Ca pompe principale pentru alimentarea cu focuri de foc de înaltă consolidare. De exemplu, o mare centrală utilizează mai multe pompe cu dublu ascuns orizontale, ca pompe de apă care circulă, lăudate pentru funcționarea lor stabilă și întreținerea ușoară.

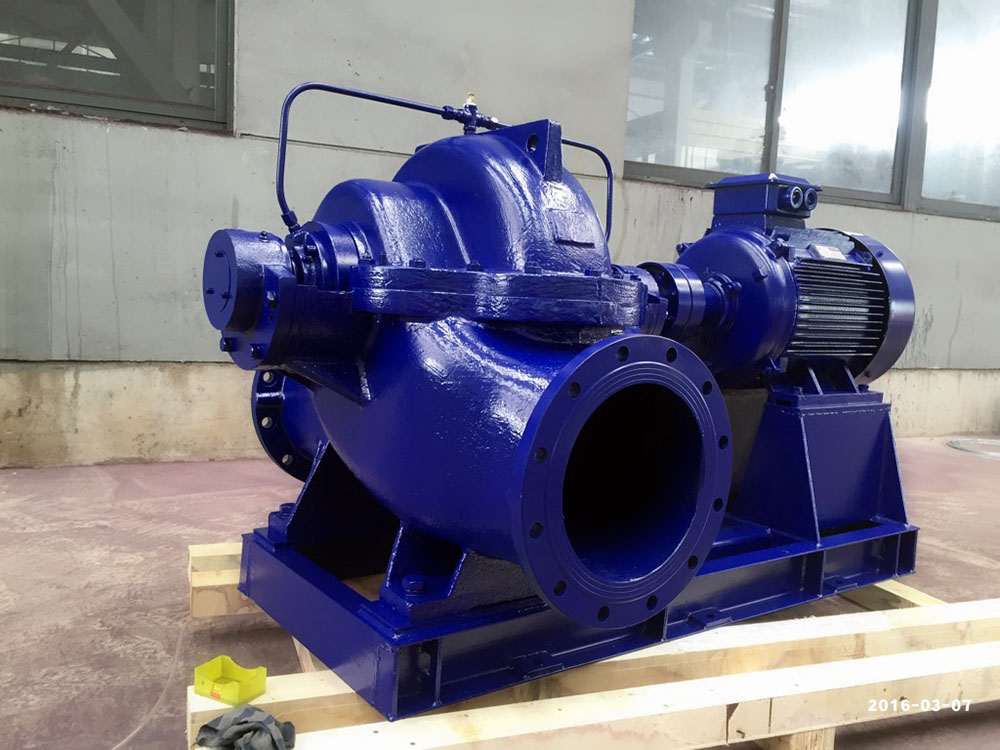

Iv. TEFFIKOPompe centrifuge cu dublu ascuns

TEFFIKODezvoltă în mod independent API între pompe centrifuge împărțite axial pentru a răspunde cerințelor pieței. Confecționate cu o fabricație minuțioasă și un control strict al calității, aceste pompe sunt certificate ISO 9001 și respectă standardele ISO 2548C. Acestea oferă soluții eficiente de transport cu fluide pentru mai multe industrii, ajutând clienții să îmbunătățească competitivitatea.

Condiții de operare:

Debit: 68–3.975 m³/h

Cap: 6–230 m

Diametru de intrare/ieșire: 150–600 mm

Interval de temperatură: temperatura maximă a lichidului ≤80 ° C - 1220 ° C

Temperatura ambiantă: ≤40 ° C.

Viteza de rotație: 2.960 rpm, 1.480 rpm
