Ghid cuprinzător pentru pompele centrifuge verticale ISG vs ISW orizontale

În domeniul transportului de fluide industriale, pompele centrifuge verticale ISG și pompele centrifuge orizontale ISW au devenit alegeri principale pentru numeroase scenarii de aplicare datorită avantajelor lor structurale unice și adaptării precise la scenarii. Cu toate acestea, atunci când se confruntă cu condiții specifice de muncă, obținerea unei selecții precise a modelului este o provocare profesională. Ca echipa de ingineri aTeffiko, știm bine că nu există un model de pompă absolut optim, ci doar cea mai potrivită soluție. Acest articol va realiza o comparație cuprinzătoare între pompele centrifuge ISG și ISW din patru dimensiuni majore: proiectare structurală, caracteristici de performanță, scenarii aplicabile și instalare și întreținere. De asemenea, va împărtăși experiența practică a lui Teffiko în selectarea modelelor pentru a vă ajuta să luați decizii în cunoștință de cauză.

Cuprins

1.Design structural

2. Caracteristici de performanță

3.Scenarii aplicabile

4. Instalare și întreținere

I. Comparație de proiectare structurală între pompele centrifuge verticale ISG și pompele centrifuge orizontale ISW

Diferența de bază dintre pompele centrifuge verticale ISG și pompele centrifuge orizontale ISW începe cu designul lor structural. Acest lucru determină în mod direct ocuparea spațiului, metoda de instalare și logica de adaptare a conductei, făcându-l factorul principal de luat în considerare în timpul selecției modelului.

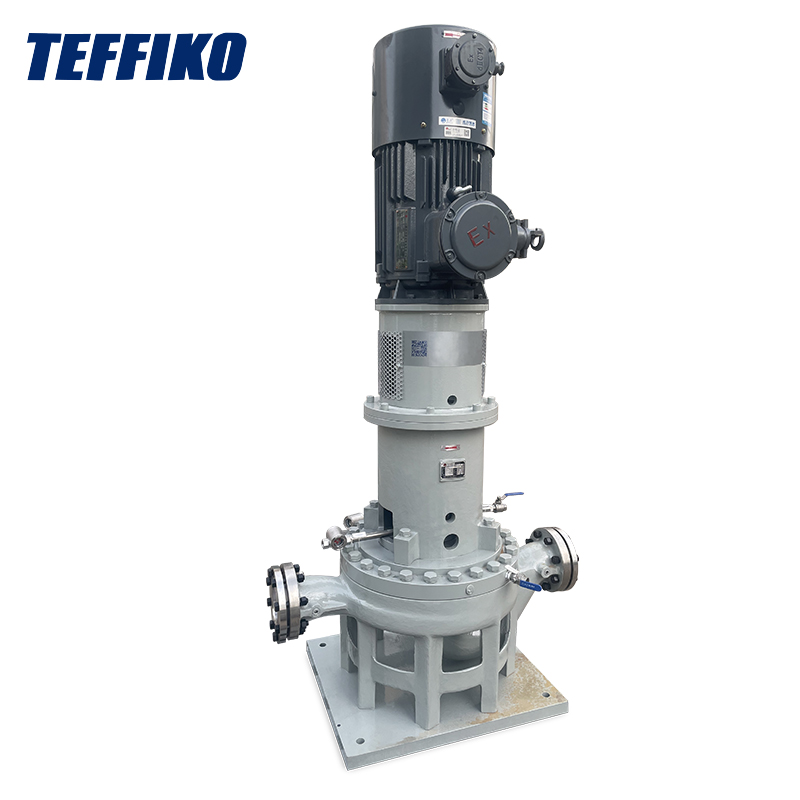

(I) Pompă centrifugă verticală ISG: Dispoziție verticală pentru economisirea spațiului

Pompa verticală ISG adoptă o structură verticală integrată, cu arborele pompei perpendicular pe sol. Are o înălțime totală relativ mare, dar o suprafață mică a podelei. Intrarea și evacuarea apei sunt proiectate flexibil, permițând integrarea directă în sistemul de conducte fără a fi nevoie de o bază suplimentară. Acest lucru îl face deosebit de potrivit pentru scenarii cu spațiu îngust, cum ar fi încăperile echipamentelor secundare de alimentare cu apă în clădiri înalte sau linii de producție compacte.

(II) Pompă centrifugă orizontală ISW: Dispoziție orizontală pentru stabilitate ridicată

Pompa orizontală ISW are o structură în care motorul și corpul pompei sunt coaxiale orizontal, cu arborele pompei paralel cu solul și necesită fixare printr-o bază. Intrarea și evacuarea acestuia sunt situate pe aceeași linie orizontală, facilitând conectarea directă cu conductele orizontale și reducând pierderea de rezistență. Această structură are un centru de greutate scăzut și asigură o funcționare stabilă, făcând-o potrivită pentru scenarii cu spațiu suficient la sol, cum ar fi atelierele mari sau centralele municipale de apă, unde operațiunile de întreținere sunt convenabile.

II. Comparația caracteristicilor de performanță: consumul de energie, capul și rezistența la cavitație

Dincolo de diferențele structurale, variațiile de performanță dintre cele două influențează direct eficiența operațională și condițiile de lucru aplicabile. Acest lucru este evident în special în adaptabilitatea lor în ceea ce privește consumul de energie, intervalul de cap și rezistența la cavitație.

(I) Consumul de energie și eficiența

În ceea ce privește eficiența hidraulică, atât pompele centrifuge ISG, cât și ISW adoptă modele de modele hidraulice avansate. După optimizarea canalului de curgere al rotorului, eficiența lor în condițiile nominale de lucru este relativ apropiată, variind de obicei de la 75% la 85%. Cu toate acestea, apar diferențe în scenariile de funcționare cu sarcină variabilă:

• Pompa centrifugă orizontală ISW are un canal de curgere mai blând al corpului pompei, ceea ce duce la o scădere mai mică a eficienței atunci când funcționează în afara debitului nominal. Este mai potrivit pentru scenarii cu fluctuații mari de debit.
• Pompa centrifugă verticală ISG menține o eficiență stabilă sub debitul nominal, dar experimentează o atenuare mai rapidă a eficienței atunci când debitul fluctuează. Este mai potrivit pentru scenarii cu cerințe de debit constant.

Din punct de vedere al consumului de energie:

• Pompa ISG consumă mai puțină energie în condiții de lucru cu debit scăzut și înălțime mare.
• Pompa ISW oferă o eficiență energetică mai bună în aplicații cu debit mare și cu înălțime redusă.

(II) Raza capului

• Gama de înălțime a pompei centrifuge verticale ISG este de obicei de 5 m-125 m, ceea ce o face mai competentă în satisfacerea nevoilor de transport cu „înălțime mare, debit scăzut”. Arborele pompei cu structura verticală suportă forța mai uniform; atunci când funcționează la înălțime mare, transmisia forței centrifuge a rotorului este mai stabilă, iar abaterea arborelui cauzată de presiunea excesivă este mai puțin probabil să apară. Prin urmare, este adesea folosit în scenarii precum alimentarea cu apă a clădirilor înalte și apa de alimentare a cazanelor.
• Gama de înălțime a pompei centrifuge orizontale ISW se concentrează mai mult pe „înălțimea medie-scăzută, debit mare”, variind în general de la 3m-80m. Structura sa orizontală se poate adapta mai bine la transportul stabil al mediilor cu flux mare și poate evita forța axială excesivă cauzată de înălțimea înaltă. Este potrivit pentru scenarii cu cerințe de înălțime reduse, dar cerințe de debit ridicate, cum ar fi transportul de apă din rețeaua de conducte municipale, apă industrială în circulație și irigații agricole.

(III) Rezistența la cavitație: ISW are marginea

Înălțimea de aspirație pozitivă (NPSH) a pompei orizontale ISW este de obicei cu 0,5 m-1,5 m mai mică decât cea a pompei ISG. Designul orificiului său de aspirație este mai optimizat, făcându-l mai puțin predispus la cavitație atunci când transportă medii ușor de vaporizat sau cu rezistență mare la aspirație. Pompa verticală ISG, pe de altă parte, este mai potrivită pentru ocazii cu condiții bune de aspirație și conducte scurte.

III. Comparația scenariilor aplicabile: potrivirea la cerere este cheia

(I) Pompă centrifugă verticală ISG: prima alegere pentru scenarii cu spațiu îngust și cu cap înalt

• Alimentarea cu apă secundară în clădirile înalte: Rezidenții înalte necesită o presiune relativ mare a apei, iar încăperile de echipamente sunt de obicei situate pe acoperiș sau în subsol cu ​​spațiu îngust. Pompa centrifugă verticală ISG se potrivește perfect acestui scenariu cu avantajele sale de suprafață mică a podelei și înălțime mare.
• Sprijinirea echipamentelor industriale mici: cum ar fi sistemele de răcire pentru mașini-unelte CNC și sistemele de alimentare cu apă pentru cazane mici. Aceste scenarii au o cerere de debit stabilă și spațiu de instalare limitat, iar pompa ISG poate fi integrată în conductă pentru a economisi spațiu.
• Circulația apei în spațiile comerciale: Inclusiv circulația apei de răcire pentru aparatele centrale de aer condiționat din hoteluri și sistemele de alimentare cu apă de incendiu din centrele comerciale. Structura verticală a pompei ISG facilitează conectarea la conducte în tavan sau la colț, fără a afecta aspectul interior.

(II) Pompă centrifugă orizontală ISW: opțiunea principală pentru scenarii cu spațiu mare și cu debit mare

• Tratarea apei municipale: Inclusiv reutilizarea apei regenerate în stațiile de epurare și transportul rețelei de conducte în instalațiile de apă. Aceste scenarii au o cerere mare de debit și spațiu la sol suficient, iar aspectul orizontal al pompei ISW permite instalarea în lot și întreținerea centralizată.
• Producție industrială la scară largă: cum ar fi transportul de materii prime în întreprinderile chimice și sistemele de răcire cu circulație a apei în uzinele metalurgice. Aceste scenarii au fluctuații mari de debit și necesită rezistență la cavitație, iar pompa ISW are stabilitate și adaptabilitate mai bune pentru a răspunde acestor nevoi.
• Irigații agricole și civile: inclusiv irigarea terenurilor agricole și schimbarea apei în iazurile mari cu pești. Aceste scenarii au o cerere scăzută de înălțime, dar o cerere mare de debit, iar caracteristicile pompei ISW de consum redus de energie și întreținere ușoară pot reduce costurile de operare pe termen lung.

IV. Comparație de instalare și întreținere

Dificultatea instalării și costurile de întreținere sunt factori care nu pot fi ignorați în timpul utilizării pe termen lung. Diferențele dintre cele două în această dimensiune afectează direct eficiența operațională în etapa ulterioară.

(I) Instalare

• Pentru pompa centrifugă verticală ISG: Nu este necesară o bază separată pentru instalare. Trebuie doar să conectați flanșa corpului pompei la flanșa conductei și să fixați picioarele pompei cu șuruburi de expansiune. O singură persoană poate finaliza instalarea unei piese de echipament în decurs de o jumătate de zi, făcându-l deosebit de potrivit pentru proiectele de renovare a site-urilor existente. Cu toate acestea, trebuie remarcat faptul că structura sa verticală are cerințe ridicate pentru perpendicularitatea instalării. Dacă înclinarea arborelui pompei depășește 0,1 mm/m, va duce cu ușurință la uzura accelerată a rulmentului.
• Pentru pompa centrifugă orizontală ISW: Este necesar să turnați mai întâi o bază de beton sau să instalați un suport de oțel pentru a vă asigura că eroarea nivelului de bază nu depășește 0,2 mm/m. Apoi fixați corpul pompei pe bază și, în final, conectați conducta. Ciclul de instalare este de aproximativ 1-2 zile, ceea ce îl face mai potrivit pentru planificarea timpurie a proiectelor de construcții noi. Cu toate acestea, aspectul său orizontal are o toleranță mai mare la defecțiuni pentru planeitatea fundației, iar o ușoară așezare a solului nu va afecta ușor funcționarea echipamentului.

(II) Întreținere

Pompa centrifugă orizontală ISW este mai convenabilă pentru întreținere: datorită distribuției orizontale a motorului și a corpului pompei, în timpul dezasamblarii, trebuie doar să îndepărteze scutul de cuplare și să slăbească șuruburile de conectare pentru a separa motorul de corpul pompei. Când înlocuiți părți vulnerabile, cum ar fi rotoarele și garniturile, nu este nevoie să mutați conducta. Personalul de întreținere poate opera la sol, ceea ce este foarte sigur. De exemplu, atunci când etanșarea se scurge, personalul de întreținere nu trebuie să urce sus și poate finaliza înlocuirea în 1-2 ore.

Pentru pompa centrifugă verticală ISG, deoarece motorul este situat în partea de sus, în timpul întreținerii, este necesar să scoateți mai întâi cablajul și șuruburile de fixare ale motorului și să ridicați motorul pentru a accesa componentele interne ale corpului pompei. Dacă este instalat într-un spațiu îngust sau într-o cameră de echipamente înaltă, este necesar să folosiți o macara sau un echipament de ridicare, rezultând un ciclu lung de întreținere și costuri ridicate. Prin urmare, pentru scenariile cu cerințe ridicate pentru comoditatea întreținerii (cum ar fi stațiile de pompare nesupravegheate), pompa centrifugă orizontală ISW este mai recomandată.

V. Rezumatul selecției: judecată rapidă în 3 pași

• Verificați spațiul: alegeți pompa verticală ISG pentru spații înguste și pompa orizontală ISW pentru spațiu suficient la sol.
• Verificați condițiile de lucru: alegeți pompa ISG pentru cerințe de înălțime mare și debit scăzut, iar pompa ISW pentru cerințe de înălțime medie-scăzută și de debit mare.
• Verificați nevoile de întreținere: alegeți pompa ISW pentru funcționare nesupravegheată și întreținere convenabilă; alegeți pompa ISG pentru scenarii cu intervale lungi de întreținere și spațiu limitat.

Concluzie

Pompele centrifuge verticale ISG și pompele centrifuge orizontale ISW au fiecare propriile avantaje, iar miezul selecției constă în „adaptare” – alinierea la spațiul, condițiile de lucru și cerințele de întreținere. Dacă încă nu sunteți sigur că alegeți modelul optim de pompă pentru condițiile dvs. specifice de lucru,TeffikoEchipa profesionistă a lui poate oferi consultanță gratuită de selecție. Avem o experiență bogată în aplicare și vă putem recomanda soluția cea mai potrivită și eficientă pe baza parametrilor dumneavoastră specifici (cum ar fi debitul, înălțimea, caracteristicile medii, mediul de instalare etc.), asigurând o funcționare stabilă și eficientă din punct de vedere energetic a sistemului dumneavoastră de fluide.
