Relația dintre presiunea de ieșire și debitul unei pompe centrifuge

Pompe centrifugesunt „caii de lucru” în industrii precum tratarea apei, petrolul și gazele și producția. Presiunea de ieșire (cunoscută și sub denumirea de presiune de refulare) și debitul sunt cei mai critici indicatori de performanță. Corelația dintre acestea două determină în mod direct eficiența pompei, consumul de energie și stabilitatea sistemului. Indiferent dacă sunteți implicat în proiectarea inginerească, operarea echipamentelor sau alte domenii conexe, stăpânirea acestei relații este cheia pentru optimizarea performanței echipamentului și evitarea ocolurilor. Mai jos, împreună cu experiența industrială practică la fața locului, analizăm interacțiunea acestora, factorii de influență și aplicațiile practice - toate perspectivele practice.

I. Drept fundamental: Relație inversă proporțională în condiții fixe

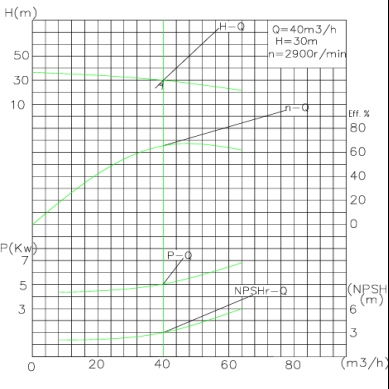

În condițiile unei viteze de rotație constante și a diametrului rotorului, presiunea de ieșire și debitul unei pompe centrifuge prezintă o relație invers proporțională. Această lege poate fi reflectată intuitiv prin curba Q-H (curba debit-cap): înălțimea este direct legată de presiune și, pe măsură ce debitul crește, înălțimea scade și invers.

Principiul nu este complicat: pompele centrifuge transferă energie către fluide prin forța centrifugă generată de rotorul rotativ. Când debitul crește, mai mult fluid trece prin canalele rotorului pe unitatea de timp. Cu toate acestea, producția totală de energie a rotorului este limitată la o viteză de rotație fixă, astfel încât energia alocată fiecărei unități de fluid scade și presiunea de ieșire scade în consecință. De exemplu, o pompă centrifugă cu o viteză de rotație de 1800 rpm are o presiune de ieșire de aproximativ 4 bar când debitul este de 60 m³/h; când debitul crește la 90 m³/h, presiunea va scădea probabil la aproximativ 2,2 bar. Această relație invers proporțională este valabilă pentru toate pompele centrifuge care funcționează în intervalul lor de proiectare.

II. Factori cheie care afectează relația presiune-flux

Legea inversă proporțională de bază este afectată de următorii factori, ducând la abaterea curbei Q-H și modificând astfel interacțiunea dintre cele două:

1. Viteza de rotatie:Conform legilor afinității, presiunea este proporțională cu pătratul vitezei de rotație, iar debitul este proporțional cu viteza de rotație. Creșterea vitezei de rotație (de exemplu, printr-o unitate de frecvență variabilă/VFD) va crește sincron atât presiunea, cât și debitul, deplasând întreaga curbă Q-H în ​​sus. În condiții ideale, atunci când viteza de rotație se dublează, presiunea crește de 4 ori față de original, iar debitul se dublează sincron.
2. Diametrul rotorului:Tăierea rotorului va reduce în mod sincron atât presiunea, cât și debitul. Aici se aplică și legile afinității: presiunea este proporțională cu pătratul diametrului, iar debitul este proporțional cu diametrul. În general, o reducere cu 10% a diametrului va duce la o scădere de aproximativ 19% a presiunii și o scădere cu 10% a debitului.
3. Rezistența sistemului:Punctul de funcționare real al pompei este intersecția curbei sale Q-H și curba de rezistență a sistemului. Factori precum conductele excesiv de înguste, filtrele înfundate și distanțele de transport excesiv de mari vor crește rezistența sistemului, ducând la o scădere a debitului - pompa trebuie să genereze o presiune mai mare pentru a depăși rezistența și a transporta fluidul.
4. Proprietățile fluidului:Vâscozitatea și densitatea sunt parametrii de influență de bază. Fluidele cu vâscozitate mare, cum ar fi uleiul, au o frecare internă mai mare, rezultând un debit și o presiune mai scăzute în comparație cu apa; densitatea afectează direct presiunea (presiune = densitate × gravitație × cap), dar are un impact minim asupra debitului.

III. Aplicații practice: optimizarea funcționării și depanarea

Stăpânirea legilor de mai sus poate ajuta la rezolvarea problemelor practice și la îmbunătățirea efectelor operaționale într-o manieră direcționată:

1. Reglarea debitului:sunt „caii de lucru” în industrii precum tratarea apei, petrolul și gazele și producția. Presiunea de ieșire (cunoscută și sub denumirea de presiune de refulare) și debitul sunt cei mai critici indicatori de performanță. Corelația dintre acestea două determină în mod direct eficiența pompei, consumul de energie și stabilitatea sistemului. Indiferent dacă sunteți implicat în proiectarea inginerească, operarea echipamentelor sau alte domenii conexe, stăpânirea acestei relații este cheia pentru optimizarea performanței echipamentului și evitarea ocolurilor. Mai jos, împreună cu experiența industrială practică la fața locului, analizăm interacțiunea acestora, factorii de influență și aplicațiile practice - toate perspectivele practice.
2. Depanare de presiune:Când presiunea de ieșire este prea mică, verificați mai întâi uzura rotorului, viteza de rotație insuficientă sau rezistența excesivă a sistemului. Creșterea vitezei de rotație sau înlocuirea rotorului uzat poate restabili presiunea fără a afecta debitul; când presiunea este prea mare, este necesar să reduceți rezistența sistemului sau să tăiați rotorul.
3. Maximizarea eficienței:Pompa ar trebui să funcționeze în apropierea celui mai bun punct de eficiență (BEP), care este zona cu cea mai mare eficiență pe curba Q-H. Operarea departe de BEP (de exemplu, presiune mare și debit scăzut) va crește consumul de energie și poate provoca, de asemenea, cavitație, deteriorare mecanică și alte probleme.

IV. Întrebări frecvente

Î: Cu cât presiunea de ieșire a unei pompe centrifuge este mai mare, cu atât debitul este mai mare?

R: Nu. La viteza de rotație fixă ​​și rezistența sistemului, presiunea și debitul au o relație invers proporțională - de obicei, cu cât presiunea este mai mare, cu atât debitul este mai mic.

Î: Cum să creșteți debitul fără a reduce presiunea?

R: Creșteți viteza de rotație printr-un VFD sau înlocuiți rotorul cu un diametru mai mare. Conform legilor de afinitate, ambele metode pot obține îmbunătățirea sincronă a debitului și a presiunii.

Î: Care sunt principalii factori care afectează presiunea de ieșire?

R: Factorii de bază sunt viteza de rotație, diametrul rotorului, rezistența sistemului și densitatea fluidului. Dintre acestea, viteza de rotație și diametrul au cele mai semnificative efecte și ar trebui să fie prioritizate în timpul ajustărilor.

Concluzie

Relația de bază dintre presiunea de ieșire și debitul unei pompe centrifuge este o proporționalitate inversă în condiții fixe, dar poate fi optimizată în mod flexibil prin ajustarea vitezei de rotație, a dimensiunii rotorului, a rezistenței sistemului și a proprietăților fluidului. Aplicarea acestor cunoștințe la operațiuni practice poate nu numai să îmbunătățească performanța operațională a pompei și să reducă consumul de energie, ci și să evite pierderile de timp de nefuncționare cauzate de defecțiunile echipamentelor. Trebuie remarcat faptul că, pentru scenarii de aplicare specifice, este crucial să se facă referire la curba Q-H a pompei și să se efectueze teste la fața locului pentru a determina punctul optim de funcționare. Indiferent dacă este vorba despre proiectarea sistemului sau depanarea ulterioară, înțelegerea temeinică a acestei relații de bază este esențială pentru funcționarea eficientă și stabilă a pompelor centrifuge. Dacă aveți alte întrebări referitoare la selecția pompei centrifuge, potrivirea parametrilor presiune-debit, optimizarea condițiilor de lucru etc., nu ezitați să contactațiteff. Avem o echipă tehnică profesionistă, soluții personalizate și asistență post-vânzare cuprinzătoare pentru a escorta funcționarea eficientă a echipamentului dumneavoastră pe tot parcursul procesului și pentru a ajuta la rezolvarea diferitelor provocări legate de transportul fluidelor industriale.
