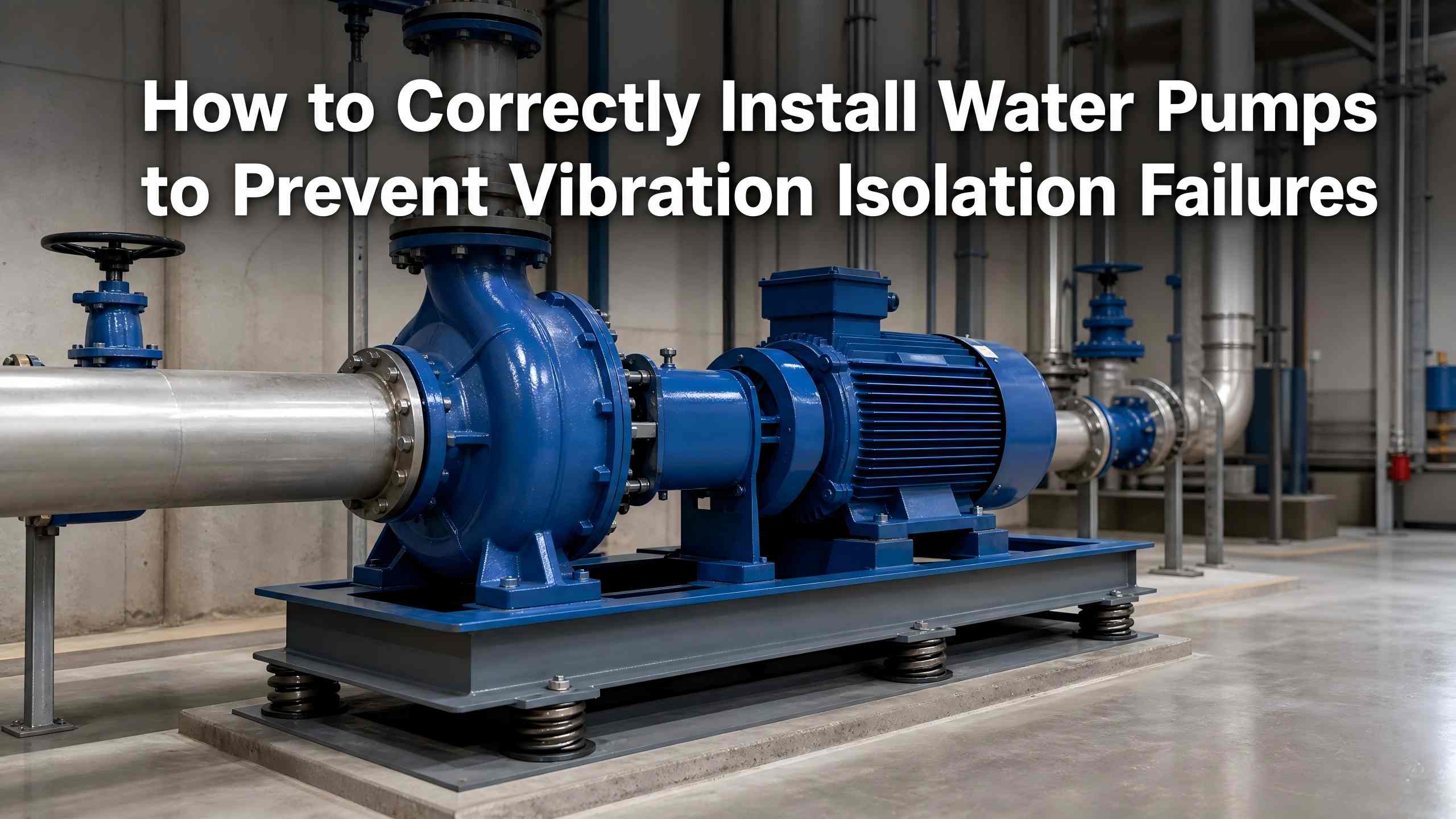

Pompa de apavibrațiile, zgomotul, tremuratul conductelor și rezonanța clădirii sunt cauzate în principal de instalarea necorespunzătoare și defecțiunea izolației vibrațiilor. Izolarea vibrațiilor este un proces de instalare de bază, mai degrabă decât un pas opțional de reducere a zgomotului. Instalarea standard blochează eficient transmisia vibrațiilor între pompe, conducte și structurile clădirii, evitând fisurarea conductei și rezonanța structurală, prelungind durata de viață a pompei și asigurând funcționarea stabilă a sistemului de alimentare cu apă.
Acest articol rezumă practicile standardizate de instalare a pompelor de apă pentru izolarea vibrațiilor, acoperind construcția fundației, aspectul componentelor de izolare a vibrațiilor, tratarea conductelor și acceptarea, aplicabile la majoritatea pompelor centrifuge și pompelor de circulație.
Vibrații mecanice de funcționarepompe de apaeste inevitabil. Cele mai multe erori de izolare provin din cinci erori tipice de instalare:
- Conexiune rigidă: bazele pompei, fundațiile și conductele complet fixate elimină spațiul de amortizare a vibrațiilor și provoacă rezonanță generală.
- Instalarea izolatorului nestandardizat: Dispunerea asimetrică și deformarea neuniformă prin compresie duc la un contact dur local și o performanță slabă de izolare.
- Tensiunea de întindere a conductei: Conexiunile rigide ale conductei trag unitatea de pompă și amplifică vibrațiile de funcționare pentru a declanșa rezonanța secundară.
- Construcție slabă a fundației: fundațiile subgreutate, inegale sau instabile provoacă deplasare centrală și tremurări continue.
- Utilizarea anormală a izolatorului: specificațiile mixte ale plăcuțelor, straturile excesive sau contactul corosiv duc la defectarea prematură a componentelor.
Izolarea calificată la vibrații se bazează pe izolarea flexibilă, permițând unității de pompă să funcționeze într-o stare de suspendare elastică cu o solicitare uniformă a componentelor.
O fundație calificată este premisa izolării eficiente a vibrațiilor.
Dimensiune si greutate:Adoptați fundații cu inerție de beton sau baze din oțel cu de 1-2 ori greutatea unității de pompă. Baza acoperă complet piciorul pompei cu o marjă de minim 100 mm pe fiecare parte. Pompele montate pe podea necesită fundații mai groase și mai grele pentru a reduce feedback-ul vibrațiilor structurale.
Planeitate și rezistență:Rezistența betonului de fundație trebuie să atingă C25 sau mai mare. Betonul secundar de chituire trebuie să fie mai rezistent decât betonul de bază. Asigurați o suprafață plană, fără fisuri, cu pante de drenaj rezervate pentru a proteja izolatoarele de scufundarea în apă.
Reguli pentru bolțul de ancorare:Încorporați șuruburi pe verticală cu șaibe elastice pentru a evita slăbirea și înclinarea. Nu deformați niciodată forțat unitatea pompei în timpul fixării pentru a preveni vibrațiile de înaltă frecvență.
Dispunerea standard a izolatorului determină direct eficiența izolației vibrațiilor.
Aspect general:Aranjați toate izolatoarele simetric de-a lungul axei centrale a pompei. Dispozițiile în patru puncte adoptă o plasare uniformă în sensul acelor de ceasornic sau în sens invers acelor de ceasornic. Pentru suport în șase puncte, instalați patru plăcuțe la colțurile bazei și două pe laturile lungi pentru a asigura o deformare constantă la compresie. Marginile izolatorului nu trebuie să depășească domeniul blocului de inerție.
Instalarea pompei orizontale:Folosiți tampoane de cauciuc sau izolatoare cu arc de amortizare. Nu este necesară lipire sau fixare rigidă; compactarea cu greutate proprie oferă o tamponare flexibilă fiabilă.
Instalarea pompei verticale:Echipați izolatoare de cauciuc ancorate cu baze de oțel fixate prin șuruburi cu șaibă elastică, apoi ancorați pe podea pentru a elimina tremurul vertical.
Ansamblu tampon multistrat:Maximum cinci straturi pentru o izolare insuficientă într-un singur strat. Utilizați plăcuțe identice separate de plăci de oțel galvanizat ≥4 mm (10 mm supradimensionate pe latură) cu straturi eșalonate și lipire adeziv.
Inspectie si protectie:Verificați aspectul componentelor și limitele de compresie înainte de instalare. Păstrați izolatoarele departe de acizi, alcalii și solvenți organici pentru a preveni îmbătrânirea cauciucului.
Conexiunile rigide la conducte sunt o cauză majoră a vibrațiilor reziduale.
Instalați îmbinări flexibile din cauciuc la intrarea și la evacuarea pompei pentru a întrerupe transmisia rigidă a vibrațiilor.
Adăugați garnituri de izolare împotriva vibrațiilor la suporturile și suporturile conductelor și sigilați golurile care pătrund în pereți cu vată de rocă pentru a bloca conducția structurală.
Aliniați conductele în mod natural, fără îmbinări cap la cap forțate pentru a evita izolatorii care deformează tensiunea.
Verificați performanța de izolare înainte de operarea oficială:
- Verificare vizuală: Fără decalaj izolator, deformare sau coroziune; nivel de unitate calificat.
- Verificare manuală: fără scuturare evidentă a unității sau șuruburi slăbite.
- Test fără sarcină: 3-5 minute de funcționare stabilă fără vibrații sau zgomote anormale.
- Test de sarcină: Fără agitare a conductei sau rezonanță a clădirii la presiunea de lucru.
- Amplasarea asimetrică a izolatorului care provoacă stres neuniform și rezonanță
- Fundații subponderale care conduc la o funcționare instabilă
- Lipsă îmbinări flexibile ale conductei care provoacă vibrații secundare
- Șuruburi de ancorare neasigurate care declanșează decalarea unității
- Fixarea rigidă a izolatoarelor orizontale ale pompei invalidând tamponarea
- Ansamblu non-standard cu mai multe straturi care reduce efectul de izolare
- Contact coroziv care duce la îmbătrânirea timpurie a cauciucului
Izolarea eficientă a vibrațiilor pompei depinde de instalarea flexibilă standardizată. Urmați configurația simetrică a izolatorului, construcția de fundație stabilă și regulile de conectare a conductelor fără stres. Funcționarea standard elimină problemele de vibrație și rezonanță, asigură stabilitatea pe termen lung a pompei și reduce costurile zilnice de întreținere.
-
