Cum să alegi un plan de spălare a pompei centrifuge?

2025-11-25 0 Lasă-mi un mesaj

În fabricile chimice, rafinării și instalațiile farmaceutice, nu este exagerat să spunem că 8 din 10 defecțiuni ale pompei - de la scurgeri minore la opriri complete sau chiar incidente de siguranță - se reiau la un singur lucru: un plan de spălare a etanșării mecanice prost ales.

Acest lucru este valabil mai ales pentru pompele cu „întreținere ridicată”, precum cele care manipulează hidrocarburi ușoare sau șlamuri abrazive.

Desenând peStandardele API 682și ani de experiență practică pe teren, acest ghid prezintă cele mai obișnuite aranjamente de spălare - de la etanșări simple la sisteme de gaz uscat - astfel încât să îl puteți alege pe cel potrivit de prima dată și să evitați timpii de nefuncționare costisitoare.

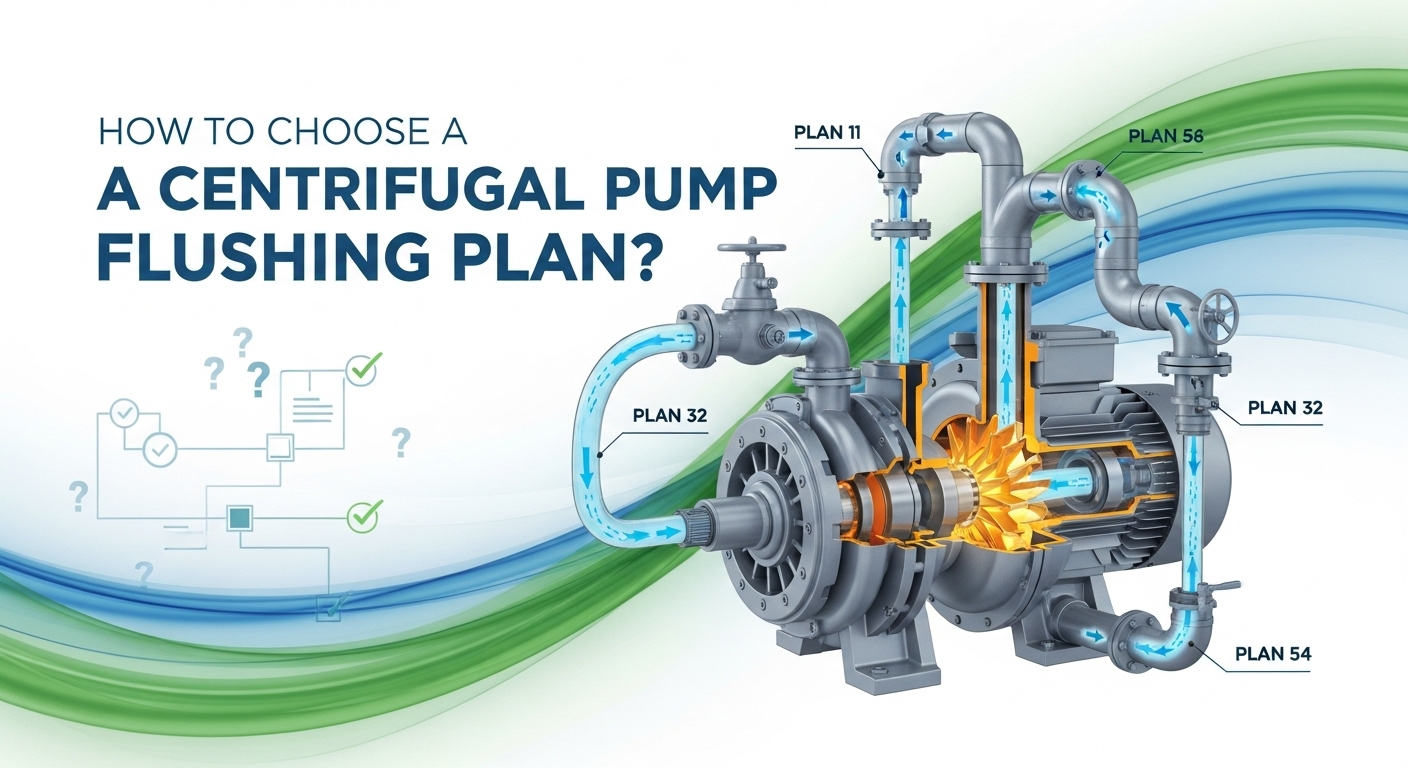

How to Choose a Centrifugal Pump Flushing Plan

1. De ce garniturile mecanice au nevoie chiar de spălare?

Mulți oameni presupun că, odată ce instalați o etanșare mecanică, sunteți gata.

Fețele de etanșare (inele rotative și staționare) se bazează pe un contact strâns pentru a preveni scurgerile, dar acest contact creează căldură.

Spălarea rezolvă acest lucru prin crearea unui mediu controlat în jurul etanșării.

Îndepărtarea căldurii: Îndepărtează căldura de frecare pentru a împiedica supraîncălzirea componentelor de etanșare sau lichidul să se transforme în vapori (ceea ce duce la funcționare uscată și defecțiune rapidă).
Controlul temperaturii: Răcește fluidele fierbinți înainte ca acestea să ajungă la etanșare, păstrând performanța de lubrifiere și etanșare.
Gestionarea presiunii: ajustează presiunea din camera de etanșare pentru a suprima vaporizarea - critică pentru servicii volatile precum propanul sau amoniacul.
Curățare: Îndepărtează particulele și contaminanții care s-ar putea zgâria sau se pot încorpora în fețele de etanșare.
Izolare: împiedică uscarea sau cristalizarea fluidului de proces atunci când intră în contact cu aerul, împiedicând lipirea fețelor de etanșare în timpul pornirii.

În practică, un plan de spălare bine ales poate prelungi durata de viață a etanșării de 3 până la 5 ori.

2. Planuri de spălare API—Potrivit tipului dvs. de etanșare

API 682 grupează planurile de spălare în funcție de configurația etanșării.

(I) Planuri cu un singur sigiliu – simple, rentabile, utilizate pe scară largă

Cel mai bun pentru servicii curate, nepericuloase, unde scurgerile ocazionale în atmosferă sunt acceptabile.

PLAN 01 / PLAN 11: Spălare automată de la evacuarea pompei înapoi la aspirație.
PLANUL 13: Spălare automată inversă — fluidul curge din camera de etanșare la admisia pompei.
PLAN 21: Spălare automată + răcitor.
PLAN 23: Recirculare internă cu bucșă de gât.
PLAN 31: Adaugă un separator de ciclon pentru a îndepărta solidele din fluxul de spălare - bun pentru servicii ușor murdare.
PLAN 32: Clătire externă (de exemplu, apă filtrată sau lichid de barieră).
PLAN 41: PLAN 31 + răcitor.
PLAN 02: Cameră de etanșare cu manta, cu răcire sau încălzire.

💡 Sfat profesionist: PLAN 14 (direcția de spălare comutabilă) sună flexibil, dar este rar folosit în practică – supapele suplimentare înseamnă mai multă întreținere și potenţiale puncte de scurgere.

(II) Planuri cu etanșare dublă – pentru aplicații cu risc ridicat sau cu scurgeri zero

Acestea folosesc două fețe de etanșare cu o barieră sau un lichid tampon între ele - perfecte pentru servicii toxice, inflamabile sau sensibile la mediu.

PLAN 52: Etanșare dublă nepresurizată cu un rezervor ventilat.
PLAN 53A/B/C: Sisteme de etanșare dublă presurizate:
53A: Acumulatorul încărcat cu azot menține presiunea.
53B: Adaugă o pompă de circulație și un răcitor - ideal pentru servicii la temperaturi ridicate.
53C: Folosește un acumulator tip piston pentru o presiune stabilă în sistemele cu variații mari de presiune.
PLAN 54: Sistem de lichid de barieră extern complet independent (de exemplu, consolă dedicată uleiului).

(III) Planuri de stingere și de detectare a scurgerilor

Acestea susțin etanșarea primară în loc să o înlocuiască.

PLAN 62: stingere externă (de obicei abur sau apă) pulverizat în spatele sigiliului pentru a preveni acumularea de solide - frecvente la pompele de șlam sau de lichid negru.
PLAN 65: Adaugă un comutator de nivel la rezervorul PLAN 52 pentru a detecta din timp scurgerile din garnitura interioară.

(IV) Planuri de etanșare cu gaz uscat – pentru servicii volatile sau sensibile

Utilizați gaz curat și uscat (de obicei azot) în loc de lichid ca mediu de etanșare.

Controlul temperaturii: Răcește fluidele fierbinți înainte ca acestea să ajungă la etanșare, păstrând performanța de lubrifiere și etanșare.
PLAN 74: Etanșare dublă cu gaz uscat sub presiune.
PLAN 75/76: Variante pentru fluide cu vâscozitate ridicată sau nevolatile în care gazul de proces nu poate fi utilizat direct.

⚠️ Notă: garniturile de gaz uscat necesită gaz ultra-curat, uscat, reglat.

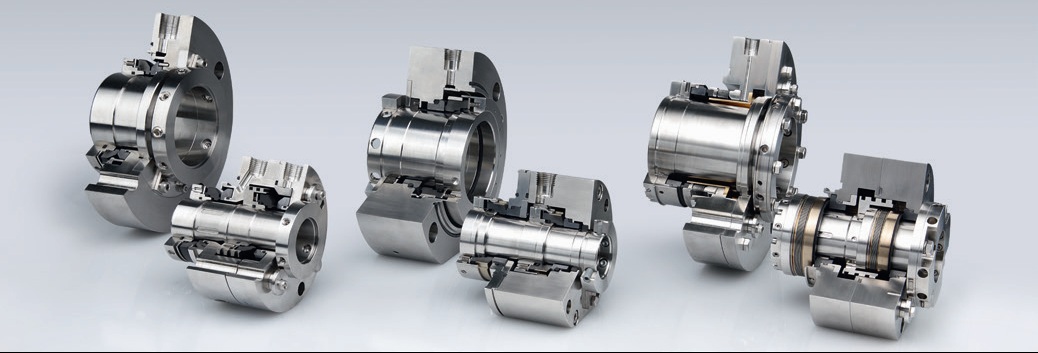

mechanical seal
