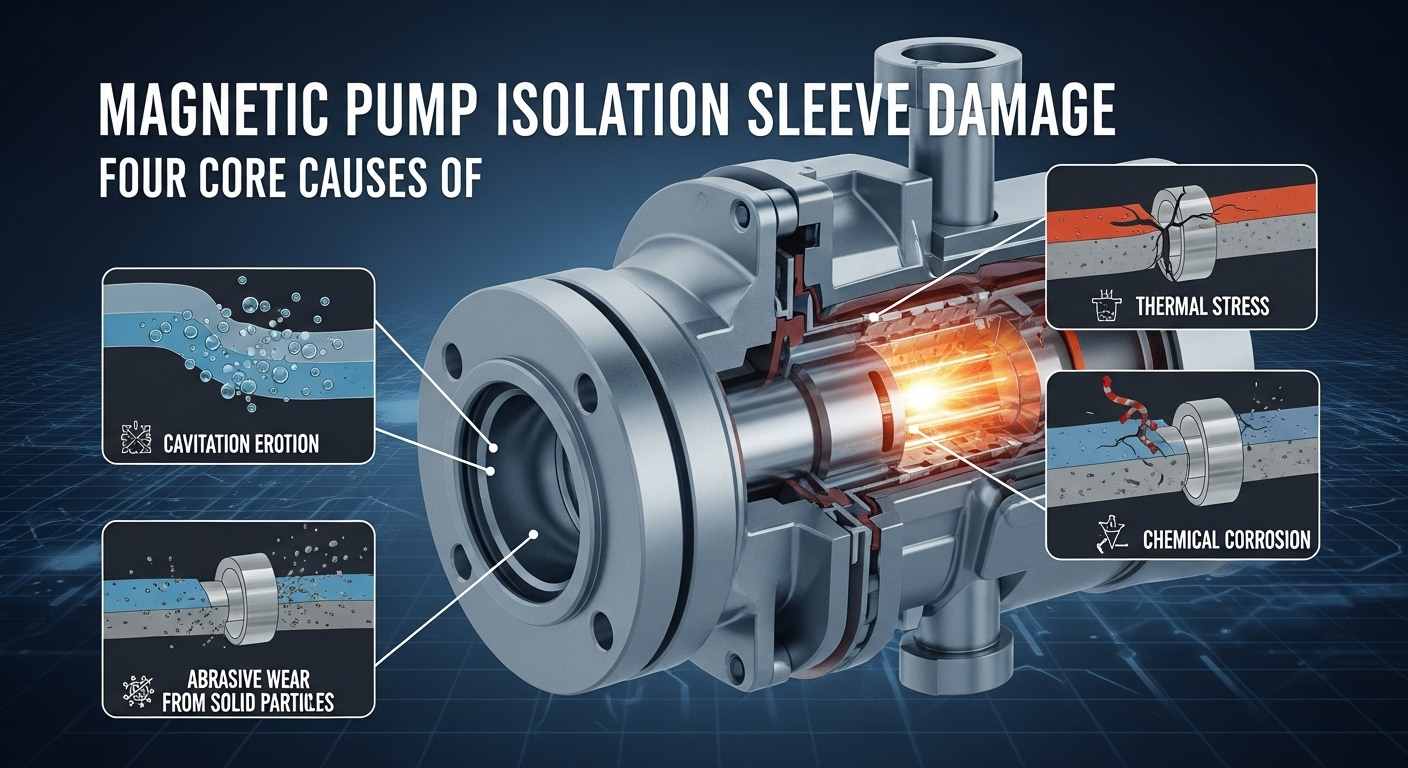

Patru cauze principale ale deteriorării manșonului de izolare a pompei magnetice

Daune adusepompa magneticamanșonul de izolare este un pericol major de siguranță în transportul fluidelor chimice. Bazat pe practica inginerească, acest articol analizează în profunzime mecanismele de deteriorare ale manșonului de izolare cauzate de uzura particulelor dure, defecțiunea lubrifierii de funcționare uscată, fluctuațiile condițiilor de funcționare și cavitația și oferă soluții de prevenire la nivel profesional pentru a ajuta la îmbunătățirea stabilității operaționale a pompelor magnetice.

I. Corpuri străine magnetice și particule dure

Aceasta este cauza cea mai directă și comună a uzurii fizice a manșonului de izolare. Între rotoarele magnetice interioare și exterioare ale unei pompe magnetice există un câmp magnetic puternic, iar canalele sale interne de curgere sunt precise.

Mecanism de deteriorare:

1. Corpi străini magnetici: Impuritățile magnetice, cum ar fi pilitura de fier și zgura de sudură din mediul transportat, vor fi puternic adsorbite pe suprafețele rotoarelor magnetice interioare și exterioare. Pe măsură ce rotorul magnetic interior se rotește cu viteză mare, aceste particule vor răzui continuu peretele interior al manșonului staționar de izolare ca capete de tăiere rotative de mare viteză, determinând ca grosimea peretelui să se subțieze treptat și, în cele din urmă, să se uzeze.
2. Particule dure: Dacă mediul conține particule dure nemagnetice (cum ar fi pulbere de catalizator, cristale), acestea vor curăța și uza manșonul de izolare și rulmenții de alunecare sub antrenarea fluidului. După cum sa menționat în materialele de referință, acest lucru poate cauza cu ușurință manșonul de izolare să fie „zgâriat sau tăiat”.

Declanșatoare comune:

• Curățarea incompletă a conductelor sistemului sau a rezervoarelor de stocare după instalare sau întreținere.
• Materialul transportat în sine conține impurități feromagnetice sau dure.

Strategii de prevenire:

Asigurați-vă că instalați filtre de înaltă precizie (filtre magnetice, dacă este necesar) la admisia pompei și formulați sisteme stricte de curățare și inspecție regulată.

II. Frecare uscată și debit insuficient

Ungerea și răcirea pompelor magnetice se bazează în totalitate pe lichidul transportat. Orice operațiune fără lichid este fatală.

Mecanism de deteriorare:

Când nu există mediu în pompă sau debitul mediu este prea scăzut, rulmentul de alunecare va pierde lubrifierea și răcirea, rezultând frecare uscată de mare viteză. Acest lucru va genera o cantitate imensă de căldură într-un timp scurt, ceea ce va face ca rulmentul să fie „ars” mai întâi. Această căldură va fi condusă rapid către manșonul de izolare adiacent: pentru manșoanele de izolare nemetalice, va provoca topirea și carbonizarea; pentru manșoanele metalice de izolare, poate duce la deformare sau demagnetizare și, în cele din urmă, la defecțiune completă.

Declanșatoare comune:

1. Nivel prea scăzut de lichid în rezervorul de stocare, ceea ce duce la cavitația pompei.
2. Supapa de admisie nu este deschisă, supapa de evacuare închisă excesiv sau conducta blocată.
3. Amorsare insuficientă și aerisire înainte de pornire.

Strategii de prevenire:

Instalați și activați dispozitive de protecție cu interblocare, cum ar fi manometre și debitmetre pentru a obține oprirea automată a pompei la un nivel scăzut al lichidului sau un debit scăzut. Urmați cu strictețe procedurile de operare și confirmați că „amorsarea” este finalizată înainte de pornire.

III. Fenomenul de cavitație

Cavitația este un „ucigaș invizibil” al pompelor magnetice, cu o putere distructivă uriașă și imperceptibilă.

Mecanism de deteriorare:

Când presiunea de intrare a pompei este prea scăzută, lichidul va fierbe din cauza presiunii locale scăzute la rotor și în alte locuri, generând un număr mare de bule. Când aceste bule curg în zona de înaltă presiune cu lichidul, ele vor izbucni instantaneu, producând o forță de impact de mii de atmosfere și o temperatură locală ridicată.

1. Impact direct asupra suprafeței manșonului de izolare, provocând zgârieturi și deteriorare prin oboseală.
2. Cavitația va provoca vibrații severe ale pompei, dăunând grav echilibrului hidraulic, ducând la deteriorarea lanțului unei serii de componente, cum ar fi rulmenții, rotoarele și rotoarele. Manșonul de izolare este, de asemenea, predispus la fisuri sub vibrații severe și solicitări neregulate.

Declanșatoare comune:

• Proiectare nerezonabilă a conductei de admisie a pompei, rezultând o rezistență excesivă.
• Temperatura mediului transportat este prea mare, aproape de punctul de fierbere al acestuia.
• Amorsare insuficientă, cu o cantitate mare de gaz rezidual în sistem.
• Nivel insuficient de lichid de intrare (NPSHa < NPSHr).

Strategii de prevenire:

Optimizați designul conductei de admisie, reduceți debitul și asigurați o presiune suficientă a rezervorului sau înălțimea nivelului lichidului. Evitați operarea la temperaturi apropiate de punctul de fierbere al mediului.

IV. Fluctuațiile condițiilor de funcționare și funcționarea necorespunzătoare

Pompele magnetice sunt echipamente de precizie, iar funcționarea lor stabilă depinde de condițiile de funcționare stabile. Fluctuațiile severe ale condițiilor de funcționare vor deteriora în interior echilibrul mecanic precis al acestora.

Mecanism de deteriorare:

1. Dezechilibru hidraulic: Forța axială a pompelor magnetice este de obicei echilibrată automat de presiunea hidraulică. Când parametrii de funcționare, cum ar fi presiunea de ieșire și debitul fluctuează brusc, acest echilibru precis va fi rupt instantaneu. Acest lucru va face ca rulmentul de alunecare și inelul de forță să suporte forțe axiale și radiale uriașe, neproiectate, accelerând astfel uzura sau cauzând direct daune. Deteriorarea rulmentului va afecta imediat stabilitatea ansamblului rotorului, ducând la deteriorarea prin frecare sau prin coliziune a manșonului de izolare.
2. Suprasarcină chimică și fizică: selecția necorespunzătoare a materialului manșonului de izolare care nu poate rezista la coroziunea mediului; sau funcționarea dincolo de condițiile de presiune și temperatură proiectate va accelera îmbătrânirea, fluajul sau fragilizarea materialului și, în cele din urmă, va duce la deteriorare.

Declanșatoare comune:

• Fluctuații frecvente și mari ale parametrilor sistemului, cum ar fi presiunea și debitul.
• Nerespectarea cu strictețe a procedurilor de operare, deschiderea și închiderea arbitrară a supapelor, ducând la lovituri de aripă sau impact de presiune.
• Erori la selecția timpurie, eșecul de a lua în considerare pe deplin toți parametrii, cum ar fi coroziunea medie, temperatura și presiunea.

Strategii de prevenire:

Încercați să mențineți pompa să funcționeze stabil în apropierea punctului de proiectare, evitați pornirea și oprirea frecventă și ajustarea la scară largă a condițiilor de funcționare. Comunicați complet cu personalul tehnic în timpul etapei de selecție și furnizați cele mai detaliate și precise date despre starea de funcționare.

Concluzie

Pe scurt, eșeculpompa magneticamanșonul de izolare nu este doar o problemă materială, ci și o problemă de inginerie a sistemului, care implică curățenie medie, proiectarea conductei, controlul funcționării și specificațiile de întreținere. Ca o marcă inovatoare care se concentrează pe soluții de înaltă performanță de transmisie a fluidelor fără scurgeri,Teffikoaderă întotdeauna la conceptele de bază de „fiabilitate, inteligență și verdeață” și oferă o gamă completă de produse cu pompe magnetice rezistente la coroziune pentru industria chimică, a energiei noi și a petrolului.
