Ce să faci dacă debitul unei pompe centrifuge orizontale cu mai multe trepte este insuficient?

În sistemele industriale și înalte de alimentare cu apă,Teffiko pompe centrifuge multietajate orizontalesunt sursa centrală de energie. Cu toate acestea, mulți ingineri constată că debitul pompei „scad” treptat după o perioadă de funcționare și nu reușește să atingă parametrii calibrați.

Combinând cercetarea teoretică a mașinilor fluide și experiența de operare și întreținere în primă linie, acest articol va rezolva problema debitului insuficient din trei dimensiuni: etanșeitate, rezistență a sistemului și performanță a sursei de alimentare.

1. Proiectare și selecție necorespunzătoare

Analiza cauzei:

• Nepotrivire între selecția pompei și condițiile reale de lucru: debitul nominal și înălțimea pompei nu se potrivesc cu exactitate cu cerințele reale ale sistemului, de exemplu, pompa selectată are un debit excesiv de mic sau o înălțime insuficientă pentru a depăși rezistența sistemului. Acest lucru provine, de obicei, din abaterile în calculul rezistenței sistemului în etapa inițială de proiectare sau din eșecul de a ajusta selecția pompei în timp util atunci când condițiile reale de lucru se schimbă.
• Defecte în proiectarea sistemului de conducte: Factori cum ar fi o conductă de aspirație prea lungă, diametrul mic al conductei, coturile excesive și rezistența ridicată a supapelor vor crește semnificativ rezistența sistemului, determinând ca punctul de funcționare real al pompei să devieze de la zona de înaltă eficiență și conducând astfel la o scădere a debitului.

Diagnostic și soluții:

• Verificați parametrii de proiectare și curbele de performanță: recalculați cu precizie înălțimea sistemului și cerințele de debit și comparați-le cu atenție cu curba de performanță a pompei pentru a vă asigura că pompa funcționează stabil în zona de înaltă eficiență. Dacă este necesar, luați în considerare cu hotărâre înlocuirea pompei cu una care este mai potrivită pentru condițiile actuale de lucru.
• Optimizați aspectul sistemului de conducte: Efectuați o inspecție și optimizare cuprinzătoare a conductelor de aspirație și refulare, reduceți la minimum coturile și supapele inutile și asigurați-vă că diametrul conductei îndeplinește cerințele optime pentru transportul fluidului, reducând astfel în mod eficient rezistența conductei.

2. Probleme de instalare și punere în funcțiune: puncte cheie pentru depanarea la fața locului

Analiza cauzei:

• Scurgeri de aer la conducta de aspirație și la baza supapei: Aceasta este o cauză comună și cheie a debitului insuficient. Etanșarea proastă a conductei de aspirație sau a bazei supapei va face ca aerul să intre continuu în camera pompei, va declanșa cavitația și va slăbi grav capacitatea de absorbție a apei și debitul pompei. Este imperativ să inspectați conducta de aspirație și baza supapei pentru a vă asigura că nu apar scurgeri de aer.
• Înfundarea supapei de picior sau a filtrului de aspirație: Supapa de picior nu se deschide complet sau filtrul de aspirație este înfundat grav cu resturi (cum ar fi sedimente, fibre etc.), ceea ce va determina o creștere bruscă a rezistenței la aspirație și va împiedica pompa să aspire suficient lichid.
• Direcția de rotație incorectă a motorului: Cablajul incorect al motorului poate face ca rotorul pompei să se rotească în sens invers. În acest caz, deși pompa funcționează, cu greu poate genera un debit efectiv sau debitul este extrem de scăzut.
• Alinierea slabă între pompă și motor: Precizia slabă de aliniere a cuplajului va cauza vibrații anormale a unității de pompă, va accelera uzura rulmenților și a garniturilor și va afecta astfel eficiența de funcționare și stabilitatea debitului pompei.

Diagnostic și soluții:

• Efectuați o inspecție strictă a etanșeității conductei de aspirație: Efectuați un test riguros de etanșeitate la aer pe conducta de aspirație și toate punctele de conectare și reparați toate punctele de scurgere a aerului în timp util. Asigurați-vă că toate conexiunile sunt fixate în mod fiabil, în special conexiunea dintre conducta de aspirație și baza supapei.
• Curățați regulat supapa de picior și filtrul: stabiliți un sistem de inspecție și curățare regulată a supapei de picior și a filtrului de aspirație pentru a vă asigura că acestea sunt întotdeauna neobstrucționate și pentru a evita acumularea de reziduuri.
• Confirmați direcția corectă de rotație a motorului: Prin pornirea motorului, observați cu atenție dacă direcția de rotație a pompei este în concordanță cu direcția indicată de săgeata marcată clar pe corpul pompei. Dacă se găsește o inconsecvență, reglați imediat cablajul motorului.
• Efectuați o calibrare precisă a alinierii: utilizați instrumente profesionale de aliniere (cum ar fi instrumente de aliniere cu laser) pentru a efectua alinierea de înaltă precizie a pompei și a motorului, reducând în mod fundamental vibrațiile și uzura componentelor.

3. Funcționare necorespunzătoare și optimizarea vitezei de rotație

Analiza cauzei:

• Amorsarea inadecvată a pompei: Dacă aerul din camera pompei și conducta de aspirație nu este complet evacuat înainte de pornire, pompa nu va absorbi apa în mod normal sau debitul va fi sever insuficient.
• Viteza de rotație insuficientă cauzată de tensiunea scăzută a sistemului: Tensiunea instabilă sau continuu scăzută de alimentare va cauza direct o scădere a vitezei de rotație a motorului, reducând astfel semnificativ performanța pompei (inclusiv debitul și înălțimea). Viteza de rotație insuficientă este o cauză importantă a debitului insuficient pentru pompele centrifuge multietajate orizontale.
• Deschidere insuficientă a supapei de evacuare: După pornirea pompei, dacă supapa de evacuare nu este deschisă complet, debitul de ieșire va fi restricționat artificial.
• Cavitație: Condițiile severe de aspirație (cum ar fi ridicarea de aspirație excesivă, rezistența mare a conductei de aspirație, temperatura excesiv de ridicată a lichidului) fac ca presiunea la admisia pompei să fie mai mică decât presiunea de vaporizare a lichidului, generând un număr mare de bule și declanșând cavitația. Cavitația va provoca o scădere bruscă a debitului, însoțită de zgomot anormal și vibrații violente.

Diagnostic și soluții:

• Efectuați operațiuni complete de evacuare a aerului și de amorsare a pompei: Înainte de fiecare pornire, asigurați-vă că camera pompei și conducta de aspirație sunt complet umplute cu lichid și că tot aerul rezidual este evacuat complet.
• Inspectați și stabilizați tensiunea de alimentare: inspectați regulat tensiunea de alimentare pentru a vă asigura că este stabilă și îndeplinește cerințele de tensiune nominală ale motorului. Dacă este necesar, luați în considerare instalarea unui stabilizator de tensiune pentru a crește efectiv viteza de rotație a pompei cu mai multe trepte.
• Verificați deschiderea supapei de evacuare: Confirmați că supapa de evacuare este complet deschisă și reglați-o la deschiderea optimă de funcționare în funcție de cerințele actuale ale procesului.
• Îmbunătățiți condițiile de aspirație și adâncimea de intrare a apei: creșterea adâncimii de intrare a apei a pompei centrifuge orizontale cu mai multe trepte poate crește eficient presiunea de aspirație a pompei, rezolvând astfel problema de debit cauzată de presiunea insuficientă a apei. În același timp, ridicarea de aspirație trebuie redusă cât mai mult posibil, rezistența conductei de aspirație ar trebui să fie scăzută și transportul lichidului supraîncălzit trebuie evitat. Dacă este necesar, luați în considerare instalarea unei pompe de rapel sau optimizarea designului conductei de aspirație.

4. Întreținerea necorespunzătoare și uzura componentelor: Înlocuirea la timp a pieselor de uzură

Analiza cauzei:

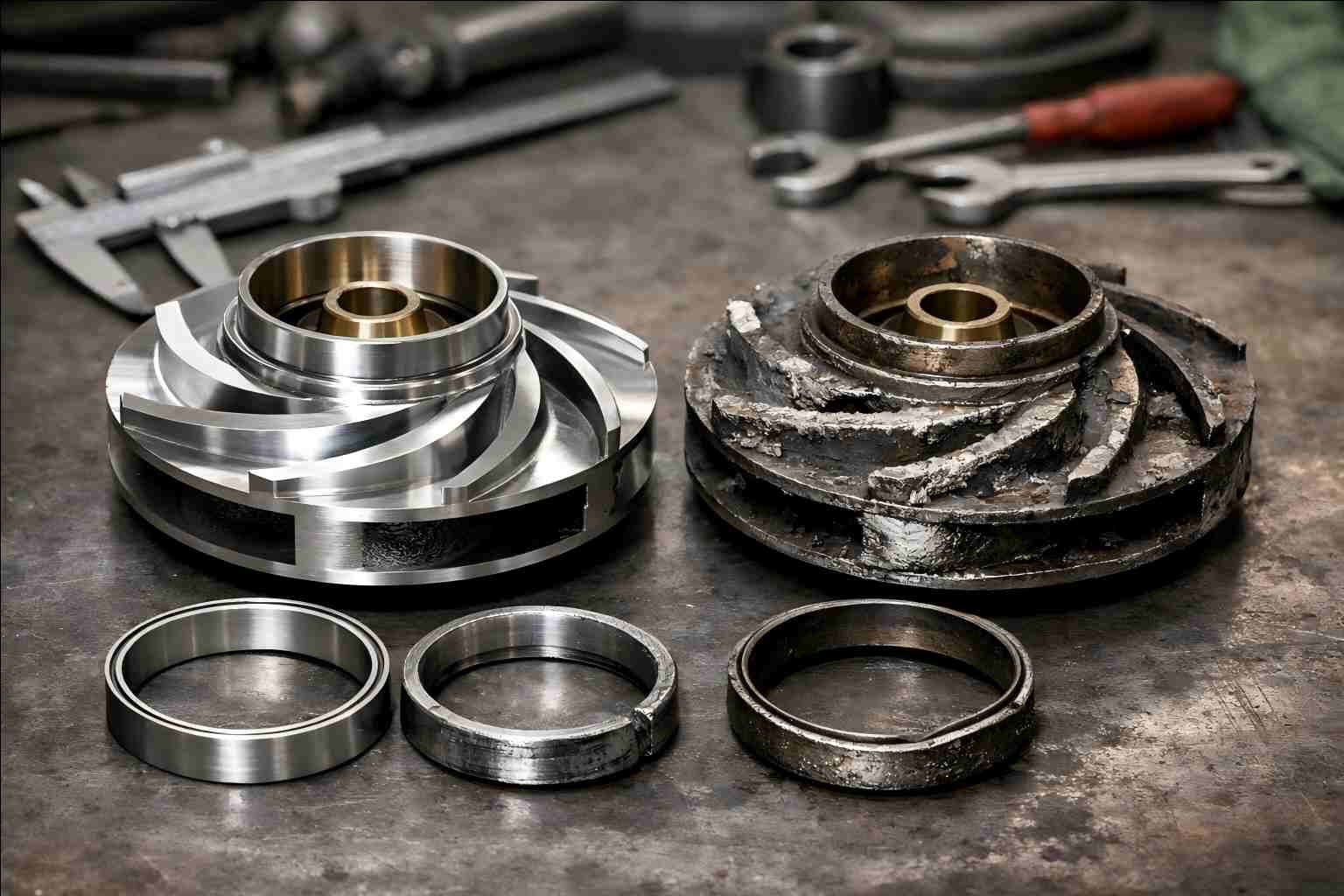

• Uzura sau deteriorarea rotorului: În timpul funcționării pe termen lung, rotorul poate fi deteriorat din cauza coroziunii, uzurii sau blocării de resturi, iar canalul de curgere al rotorului poate fi deformat, ceea ce afectează grav capacitatea de lucru a pompei și duce la o scădere semnificativă a debitului.
• Scurgerea internă cauzată de uzura inelului de etanșare: Distanța dintre inelul de etanșare și rotor crește odată cu timpul de utilizare, ceea ce duce la o creștere a refluxului de lichid în interiorul pompei, o reducere bruscă a eficienței volumetrice și, astfel, o scădere a debitului efectiv.
• Uzura rulmentului: Uzura rulmentului va crește frecarea dintre rotor și stator, va reduce eficiența mecanică a pompei și poate provoca chiar vibrații și scurgeri de etanșare a arborelui, afectând indirect debitul.
• Scurgerea etanșării sau a etanșărilor mecanice: Uzura sau instalarea necorespunzătoare a etanșărilor (cum ar fi etanșările sau etanșările mecanice) va cauza scurgeri de lichid, care nu numai că afectează funcționarea normală a pompei, dar poate duce și la un debit insuficient.

Diagnostic și soluții:

• Inspectați și înlocuiți rotorul în mod regulat: stabiliți un sistem pentru inspecția regulată a stării rotorului, curățați resturile în timp util și reparați sau înlocuiți rotoarele uzate și deteriorate. Pentru pompele care au fost utilizate de mult timp, rotoarele uzate trebuie înlocuite în timp util.
• Înlocuiți inelul de etanșare în timp util: inspectați intervalul inelului de etanșare în mod regulat și înlocuiți-l cu unul nou imediat după ce se găsește un spațiu excesiv pentru a vă asigura că spațiul se află în intervalul permis de proiectare și pentru a menține eficiența volumetrică a pompei. Performanța unor inele de etanșare va scădea după o utilizare pe termen lung, așa că trebuie să le înlocuim în timp util.
• Inspectați și înlocuiți rulmenții: inspectați regulat starea de lubrifiere și gradul de uzură al rulmenților și înlocuiți rulmenții deteriorați în timp util pentru a asigura funcționarea lină și eficientă a pompei.
• Inspectați și înlocuiți garniturile: inspectați regulat uzura și scurgerea garniturilor sau a garniturilor mecanice și ajustați sau înlocuiți-le după cum este necesar pentru a preveni scurgerile de lichid să afecteze performanța pompei.

Concluzie

Rezolvarea problemei debitului insuficient al unei pompe centrifuge multietajate orizontale nu este dificilă; cheia este de a identifica cu exactitate cauza principală. Amintiți-vă mnemonicul nostru: „Preveniți scurgerea de aer și verificați supapa de picior, curățați resturile și desfundați conductele, stabilizați tensiunea pentru a asigura viteza de rotație, înlocuiți piesele la timp pentru a elimina uzura”.

Prin creșterea adâncimii de intrare a apei pentru a crește presiunea apei, asigurând o tensiune stabilă pentru a menține o viteză mare de rotație și înlocuind cu hotărâre inelele de etanșare și rotoarele îmbătrânite, nu numai că puteți restabili rapid debitul nominal al pompei, dar puteți extinde durata de viață a echipamentului și reduce consumul de energie de funcționare.

Dacă aveți nevoie de un tutorial de înlocuire pentru inelul de etanșare al unui model specific de pompă multietajată orizontală, soluții pentru tensiune instabilă sau asistență profesională pentru selecție și calcul, nu ezitați să ne contactați. Este scopul nostru comun să facem ca fiecare picătură de apă să curgă eficientTeffiko.
