Cele mai bune practici pentru instalarea fundației pompelor centrifuge: șase linii directoare critice pentru șuruburi și chituire de fundație

În sectorul fluidelor industriale,Teffikoinginerii subliniază un principiu de bază: „Stabilitatea unei pompe este definită în mod egal prin proiectarea și fundația sa”. Precizia instalării șuruburilor de fundație dictează direct frecvența naturală și nivelurile de vibrație ale unei pompe centrifuge în timpul funcționării.

Mai jos sunt cele șase cerințe tehnice critice pentru găurile pentru șuruburi de fundație și procedurile de chituire, rezumate de echipa tehnică Teffiko pentru referință în construcție.

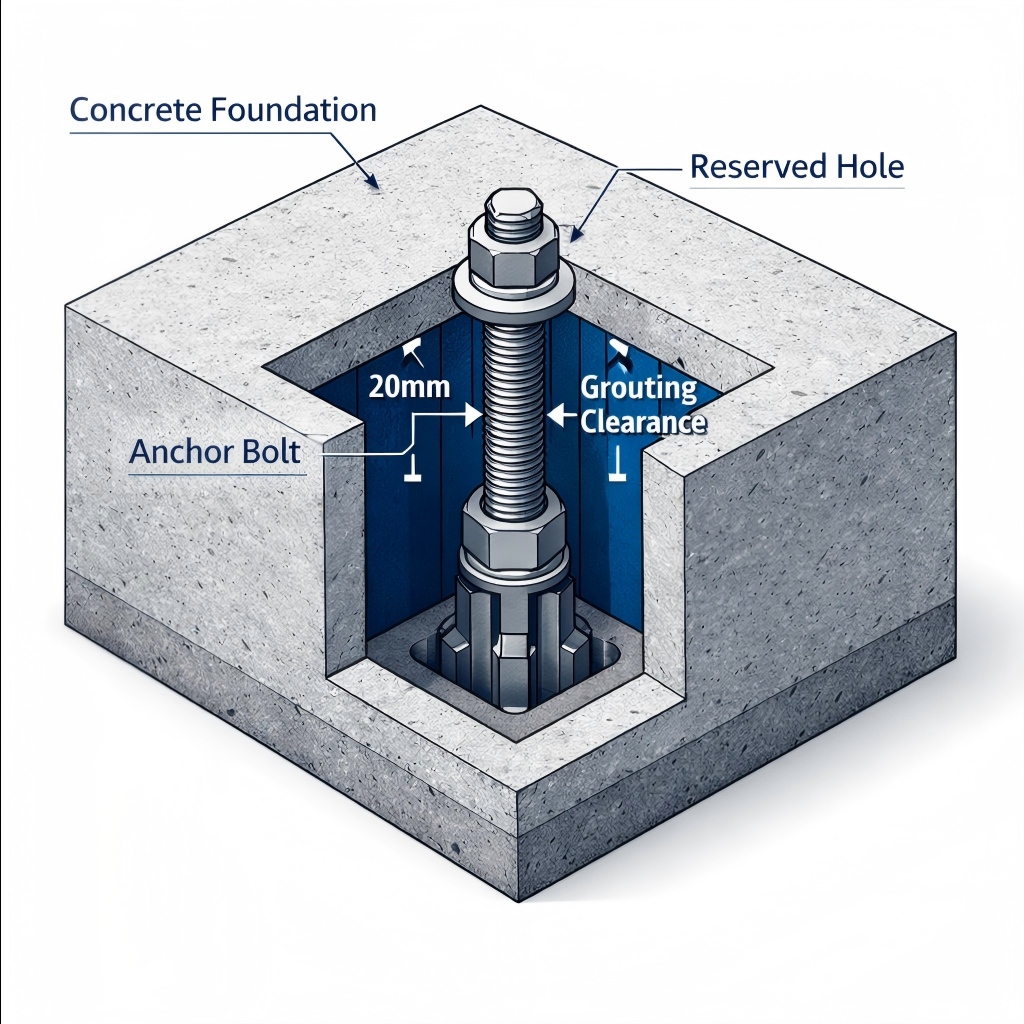

1. Poziționare de precizie: precizie dimensională și nivelare

Precizia este fundamentul stabilității. Înainte de chituire, este obligatorie verificarea strictă față de specificațiile tehnice ale producătorului pompei.

• Consistență dimensională: distanța și diametrul șuruburilor de fundație trebuie să se potrivească strict cu dimensiunile bazei pompei sau unității. Chiar și abaterile minore pot cauza asamblarea forțată, inducând solicitarea inițială asupra arborelui pompei.
• Cerință de nivelare: Abaterea nivelului suprafeței fundației trebuie controlată cu 0,5 mm pe metru (sau conform specificațiilor producătorului echipamentului).
• Informații tehnice: Depășirea acestei toleranțe cauzează deformarea de torsiune a carcasei pompei la fixare. Acest lucru compromite potrivirea feței etanșării mecanice, ducând la scurgeri și vibrații excesive - o cauză principală a defecțiunilor inexplicabile ale etanșării.

2. Tehnica de consolidare: Prevenirea înclinării și deplasării

Consolidarea corectă a betonului în jurul șuruburilor de fundație este esențială pentru integritatea structurală.

• Preveniți înclinarea: Vibratoarele nu trebuie să intre în contact direct sau să exercite o presiune laterală asupra șuruburilor de fundație. Contactul direct poate cauza înclinarea șuruburilor. Un șurub înclinat are ca rezultat distribuția neverticală a sarcinii, creând puncte de concentrare a tensiunii de forfecare la interfața piuliței.
• Eliminați deplasarea: măsurile de fixare sigure trebuie implementate în timpul construcției pentru a se asigura că toate piesele încorporate (șuruburi și manșoane) rămân staționare cu deplasare zero în timpul procesului de turnare.

3. Controlul timpului: pragul de rezistență de 75% și chituirea secundară

Timpul este adesea cel mai neglijat factor în programele de construcție grăbite.

• Pragul de rezistență: Betonul primar de fundație trebuie să atingă cel puțin 75% din rezistența sa la compresiune proiectată înainte ca unitatea de pompă să fie nivelată, aliniată și fixată. Încărcarea prematură riscă așezarea neuniformă a fundației.
• Secvența procesului: Chituirea secundară trebuie să aibă loc numai după ce echipamentul a fost aliniat cu precizie și fixat permanent.
• Grosimea optimă: Grosimea stratului secundar de chituire trebuie menținută cu strictețe între 30 mm și 70 mm.
• Analiză tehnică: Straturile mai subțiri de 30 mm nu au o masă suficientă pentru a transfera sarcinile în mod eficient și sunt predispuse la fisurare. Straturile mai groase de 70 mm generează stres excesiv de contracție, ducând la fisurare internă. Intervalul de 30–70 mm este „zona de siguranță” verificată pentru transferul sarcinii.

4. Pregătirea interfeței: Curățenia și controlul umidității

Legătura dintre betonul existent și cel nou este un punct slab critic care necesită două garanții.

• Standard de curățare: Suprafața desemnată pentru chituirea secundară trebuie spălată temeinic pentru a îndepărta toate uleiurile, praful, laptele și particulele libere.
• Starea de umiditate: Substratul trebuie să fie uscat la suprafață saturat (SSD) - complet umezit, dar fără apă stătătoare - înainte de chituire. Acest lucru împiedică betonul vechi să absoarbă umiditatea din noul chit, ceea ce ar compromite rezistența aderării.
• Precauție la temperatură scăzută: Dacă temperatura ambiantă scade sub 0°C, trebuie luate măsuri imediate împotriva înghețului pentru a preveni înghețarea la interfață, care distruge capacitatea de lipire.

5. Selectarea materialului: Beton cu agregate fine de înaltă rezistență

Pentru echipamente de înaltă precizie, cum ar fi pompele centrifuge cu mai multe etape, specificațiile materialelor sunt esențiale.

• Specificații agregate: betonul fin de piatră concasată este de preferat pentru a se asigura că chitul umple complet găurile înguste pentru șuruburi și golurile de la bază fără goluri.
• Ierarhia rezistenței: Gradul de rezistență la compresiune al materialului de chituire trebuie să fie cu un grad mai mare decât cel al betonului primar de fundație.
• Principiul de inginerie: Conceptul de „înveliș puternic, miez slab” este invalid aici. Stratul de instalare trebuie să fie mai rezistent decât baza pentru a disipa eficient sarcinile dinamice generate în timpul funcționării pompei, prevenind deteriorarea prin stres a fundației în sine.

6. Mediu de întărire: Protecție termică Sub 5°C

Întărirea este pasul final și cel mai decisiv pentru durabilitatea pe termen lung.

• Pragul critic de temperatură: Când temperatura ambiantă scade sub 5°C, reacția de hidratare a cimentului încetinește semnificativ, afectând dezvoltarea rezistenței.
• Măsuri obligatorii: Trebuie aplicate măsuri stricte de izolare termică sau de încălzire pe toată perioada de întărire a stratului secundar de chituire.
• Avertisment de risc: Întărirea necorespunzătoare la temperaturi scăzute poate duce la ca stratul de chit să nu atingă rezistența proiectată, creând un risc latent de defecțiune structurală în timpul funcționării pompei.

Concluzie

Adagia „Detaliile determină succesul sau eșecul” este deosebit de relevant înpompa centrifugainstalare. De la acuratețea dimensională a găurilor rezervate până la protocoalele riguroase de chituire secundară și precizia șuruburilor la nivel milimetric, fiecare pas este interconectat.Teffikoaderă la aceste standarde stricte pentru a controla fiecare detaliu, asigurând funcționarea stabilă și fiabilă a echipamentelor pompei prin execuție profesională și asigurare a calității.
