Ce este capul net pozitiv de aspirație (NPSH)?

2026-03-09 0 Lasă-mi un mesaj

Dacă operați sau proiectați unpompa centrifugasistem, NPSH (Net Positive Suction Head) este un termen pe care pur și simplu nu îl puteți evita. Nu este doar un parametru fizic, ci o linie de demarcație critică care determină dacă pompa dumneavoastră va funcționa fără probleme timp de decenii sau va fi casată din cauza cavitației în doar câteva luni.

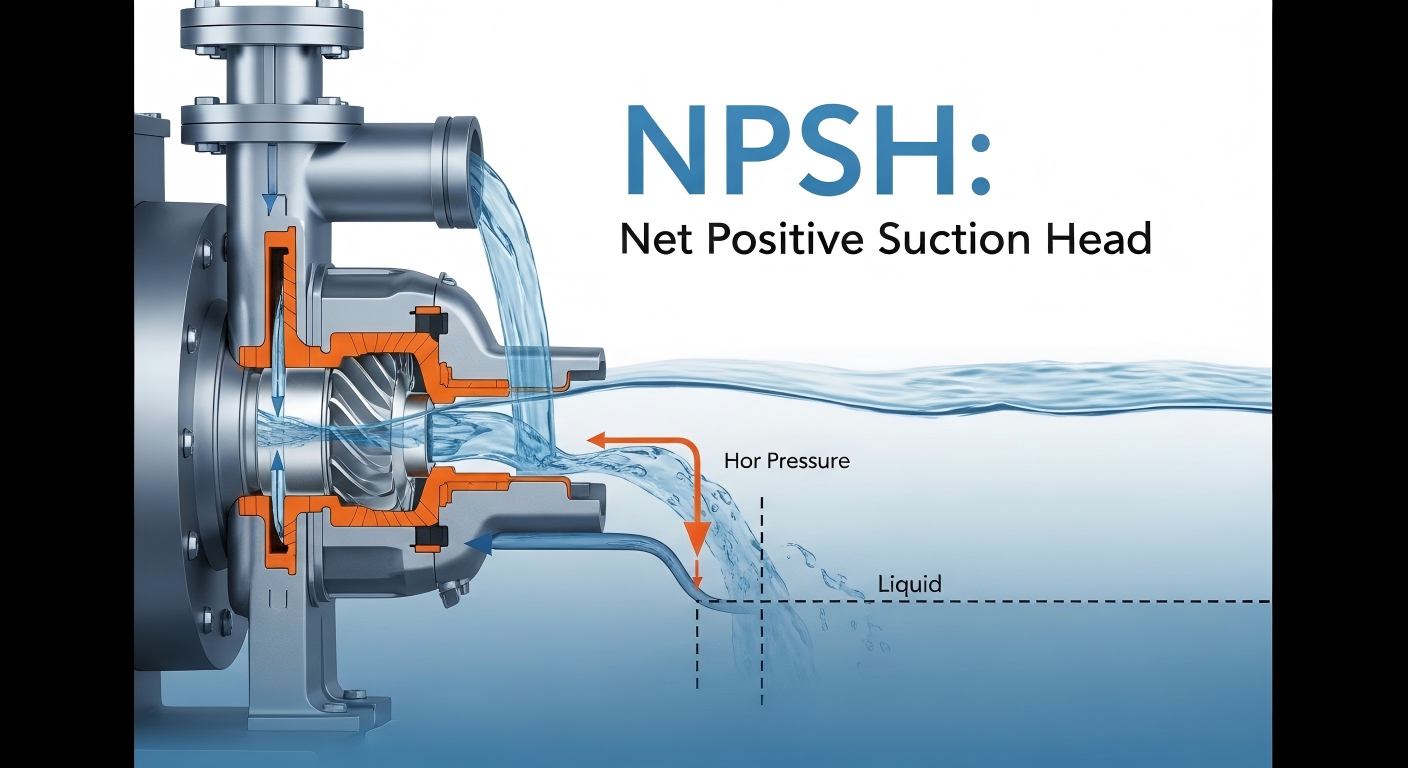

What is Net Positive Suction Head (NPSH)?

I. Definiția de bază a NPSH

NPSH se referă la surplusul de energie efectiv de presiune deținut de lichid de la intrarea unei pompe centrifuge. Funcția sa de bază este de a depăși rezistența la curgere și de a preveni vaporizarea lichidului și este de obicei măsurată în metri de coloană de apă (m) sau picioare de coloană de lichid (ft).

Când o pompă centrifugă este în funcțiune, la intrarea rotorului se formează o zonă de joasă presiune din cauza debitului de mare viteză al fluidului. Dacă presiunea de aici scade sub presiunea de vapori saturati a lichidului, lichidul se va vaporiza instantaneu, generând un număr mare de bule de vapori. Pe măsură ce bulele curg împreună cu fluidul în zona de înaltă presiune a rotorului, ele se prăbușesc și implodează rapid. Acest fenomen este cunoscut sub numele de cavitație – cel mai distructiv mod de defecțiune al pompelor centrifuge. Existența NPSH este de a menține linia de jos a presiunii și de a preveni apariția cavitației.

II. Cele două părți ale NPSH: NPSHA vs. NPSHR

Confuzia acestor două concepte este cauza numărul unu a selecției incorecte în site-urile de inginerie și căutările Google. Pentru a asigura siguranța pompei, relația lor trebuie să fie clar înțeleasă.

1. NPSH disponibil (NPSHA)

Câtă energie poate furniza sistemul de fapt?

NPSHA este determinată în întregime de condițiile dumneavoastră de instalare și nu are nimic de-a face cu marca pompei. Depinde de următorii factori:

Înălțimea nivelului lichidului: Înălțimea suprafeței lichidului rezervorului de stocare în raport cu linia centrală a pompei (pozitiv pentru aspirația inundată, negativ pentru aspirația prin ridicare).
Presiunea de suprafață: indiferent dacă rezervorul de stocare este deschis la presiunea atmosferică sau etanș și presurizat.
Frecarea conductei: Pierderi de rezistență cauzate de lungimea conductei de aspirație, coturi și supape.
Temperatura lichidului: un punct cheie! Cu cât temperatura este mai mare, cu atât lichidul se vaporizează mai ușor și cu atât NPSHA este mai scăzut.

2. NPSH obligatoriu (NPSHR)

Câtă energie consumă pompa în sine?

NPSHR este o caracteristică inerentă a pompei, determinată de producător prin teste riguroase și marcată pe curba de performanță a pompei. Reprezintă consumul de energie necesar pentru ca lichidul să curgă de la admisia pompei până la punctul de presiune minimă din interiorul rotorului.

Impactul debitului: cu cât debitul este mai mare, cu atât este mai rapidă viteza de curgere, cu atât este mai mare căderea de presiune, iar NPSHR este de obicei mai mare.
Impactul asupra designului: Un model hidraulic excelent (cum ar fi designul cu aspirație dublă) poate reduce semnificativ NPSHR.

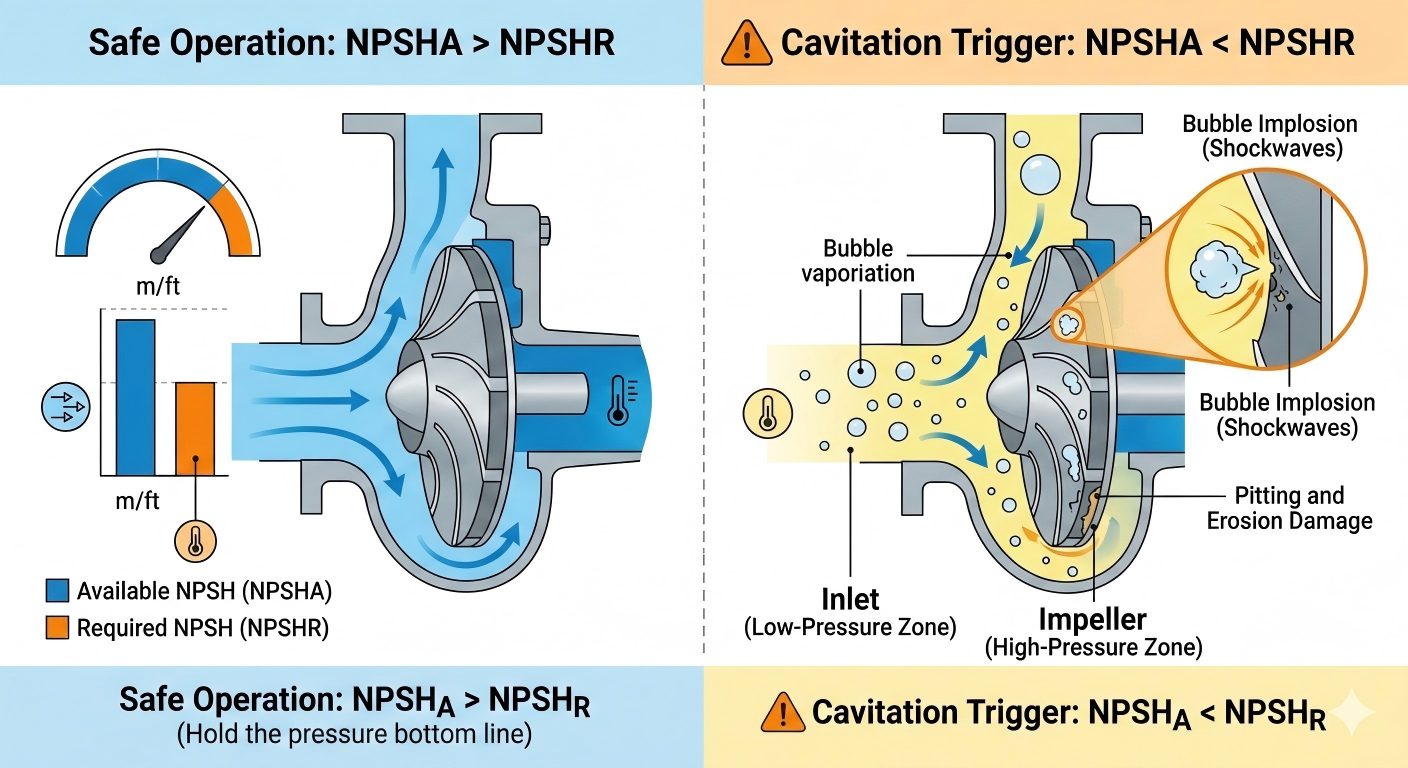

NPSHA VS HPSHR

III. Cavitația: Pericolul fatal al NPSH insuficient

Când NPSHa < NPSHR, presiunea de intrare a pompei este mai mică decât presiunea vaporilor de lichid, iar cavitația are loc în etape, provocând în cele din urmă daune ireversibile ale echipamentului.

1. Procesul de apariție a cavitației

Formarea zonei de joasă presiune: presiunea de intrare a pompei scade brusc, lichidul fierbe instantaneu, generând un număr mare de bule de vapori mici.
Implozie cu bule: pe măsură ce bulele curg în zona de înaltă presiune a rotorului, ele se prăbușesc și implodează rapid, producând unde de șoc local de mare intensitate.
Acumularea daunelor: Milioane de implozii microscopice acționează continuu, deteriorând treptat componentele centrale ale corpului pompei.

2. Cinci consecințe grave cauzate de cavitație

Tip de pericol	Manifestări specifice	Domeniul de impact
Deteriorarea componentelor	Pitting și cavități pe rotoare și carcasa pompelor, oboseală și perforare a metalului, rezistență structurală redusă	Componentele fluxului central, scurtând direct durata de viață a pompei
Degradarea performanței	Scădere semnificativă a debitului și a înălțimii, reducerea bruscă a eficienței hidraulice, creșterea anormală a consumului de energie	Eficiența generală a sistemului de pompare, nerespectarea cerințelor procesului
Zgomot și vibrații anormale	Corpul pompei emite un zgomot anormal unic, cum ar fi „rularea pietrișului” sau „impactul de marmură”, cu vibrații severe	Componente auxiliare, cum ar fi rulmenți, cuplaje și etanșări, care declanșează defecțiuni secundare
Defecțiunea etanșării	Vibrațiile crescute și fluctuațiile de temperatură duc la o reducere bruscă a duratei de viață a etanșărilor mecanice (de exemplu, etanșare cu burduf din elastomer RS60A cu un singur arc)	Scurgeri ale etanșării arborelui, scurgeri medii, pericole potențiale crescute pentru siguranță
Oprire severă	Supraîncălzirea locală provoacă vaporizarea rapidă a lichidului, ducând în cele din urmă la blocarea pompei și arderea motorului	Casarea întregului echipament, timpul de oprire a producției și pierderile economice

IV. Ghid practic: Cum să îmbunătățiți NPSHa și să evitați riscurile de cavitație

În condiții de lucru la fața locului, NPSHa poate fi ajustat prin optimizarea sistemului. Direcțiile de optimizare de bază sunt următoarele, care pot fi implementate conform scenariilor reale:

Optimizați poziția de instalare: Coborâți înălțimea de instalare a pompei, acordați prioritate modului de instalare de aspirație inundată pentru a crește direct înălțimea presiunii statice de admisie.
Simplificați conducta de aspirație: Scurtați lungimea conductei de aspirație, reduceți componentele locale de rezistență, cum ar fi coturile și supapele, creșteți diametrul conductei de aspirație și reduceți viteza de curgere a fluidului și pierderile prin frecare.
Ridicați nivelul lichidului de admisie: creșteți înălțimea nivelului lichidului pe partea de aspirație pentru a crește presiunea statică efectivă și pentru a consolida alimentarea cu presiune de admisie.
Controlați condițiile mediilor: reduceți temperatura mediului de temperatură înaltă pentru a reduce presiunea vaporilor; sau selectați tipuri de pompe rezistente la cavitație potrivite pentru mediu.
Selectare și potrivire precisă a tipului: prioritizează pompele centrifuge cu valori mai mici NPSHR pentru a reduce riscurile de cavitație de la sursă și pentru a se adapta la condițiile complexe de lucru.

Concluzie: lăsați datele să vă protejeze activele

Ce este capul net pozitiv de aspirație (NPSH)? Este linia de demarcație între funcționarea eficientă și eșecul catastrofal.

Nu așteptați până când auziți sunetul „pietrelor de pompare” pentru a lua măsuri.Teffikose angajează să vă ofere soluții fluide care nu numai că îndeplinesc standardele, ci și depășesc așteptările. De la analiza precisă a stării de lucru până la fabricarea excelentă a pompelor, integrăm urmărirea supremă a NPSH în fiecare echipament, asigurându-ne că sistemul dumneavoastră funcționează eficient în tăcere și fără probleme de cavitație.
