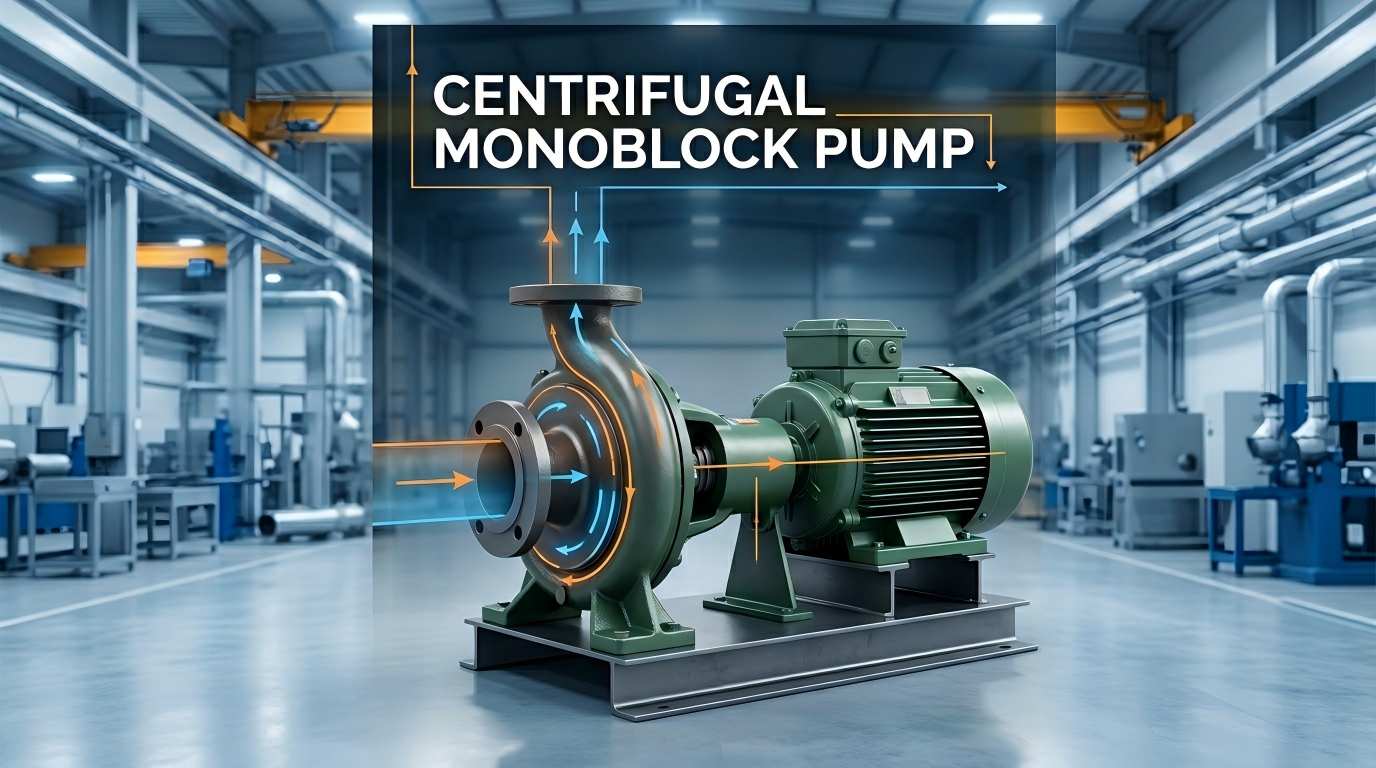

Mulți cumpărători și tehnicieni de inginerie dau adesea peste termenul „pompă monobloc centrifugă” atunci când selectează echipamentul de alimentare cu apă, dar nu sunt clare cu privire la diferențele dintre pompele centrifuge obișnuite și pompele de apă de tip split. În termeni simpli, o pompă centrifugă monobloc este o pompă integratăpompa centrifugacu corpul pompei și motorul combinate într-o singură unitate. Datorită structurii sale compacte, instalării ușoare și funcționării stabile, a devenit tipul de pompă principal pentru scenariile de alimentare cu apă civile, industriale ușoare și agricole.
După cum sugerează și numele, o pompă monobloc centrifugă este un dispozitiv mecanic care utilizează forța centrifugă generată de rotația unui rotor pentru a transporta lichide.
Termenul „monobloc” este caracteristica cheie care îl deosebește de pompele tradiționale cu ax lung:
Acest design elimină componentele complexe de transmisie ale pompelor tradiționale, făcând echipamentul mai ușor, mai compact și mai eficient.
Funcționarea stabilă și eficientă a unei pompe centrifuge monobloc se bazează pe coordonarea mai multor componente de bază. Fiecare componentă cheie își îndeplinește propria sarcină de a finaliza întregul proces de aspirare, presurizare și transport a fluidului. Componentele de bază și funcțiile lor sunt următoarele:
Fiind nucleul de putere al întregii pompe de apă, motorul joacă un rol cheie în conversia energiei, transformând eficient energia electrică în energie mecanică, conducând continuu rotorul să se rotească la viteză mare, oferind suficientă putere pentru transportul fluidului și servind drept bază pentru funcționarea normală a echipamentului. Structura integrată asigură o potrivire precisă între motor și corpul pompei, rezultând o putere mai stabilă.
Rotorul este componenta de mișcare a miezului care acționează direct asupra fluidului. Acționat de motor pentru a se roti la viteză mare, generează forță centrifugă puternică pentru a împinge rapid fluidul să se răspândească spre exterior, formând în același timp o zonă de joasă presiune în centrul rotorului pentru a obține aspirația și accelerarea continuă a fluidului, făcându-l o componentă cheie care determină eficiența de transport a apei a pompei.
Carcasa pompei se înfășoară în jurul rotorului și adoptă o structură volute în ansamblu. Funcția sa de bază este de a regla direcția fluxului de fluid și de a converti energia. Poate converti în mod stabil energia cinetică a fluidului generată de rotația rotorului în energie de presiune a fluidului, crescând foarte mult presiunea de transport a apei și ghidând fluidul să curgă fără probleme la ieșirea apei, asigurând un transport eficient și neted.
Arborele pompei este butucul de transmisie care conectează motorul și rotorul. Dispune de un design coaxial integrat, care se rotește sincron cu motorul pentru a transmite cu precizie puterea, asigurând o viteză stabilă de rotație și un stres uniform al rotorului, menținând consistența pe tot parcursul transportului fluidului și evitând pierderea de transmisie a puterii.
Garniturile sunt accesorii cheie care asigură etanșeitatea și stabilitatea operațională a echipamentului, instalate în principal la îmbinarea dintre arborele pompei și corpul pompei. Ele pot etanșa eficient golurile dintre piesele în mișcare, pot preveni complet scurgerile de fluid în pompă și pătrunderea prafului extern și a umezelii în corpul pompei, pot proteja componentele interne ale miezului, mențin integritatea operațională a echipamentului și pot reduce foarte mult probabilitatea de defecțiune.
Logica de funcționare a pompelor centrifuge monobloc este simplă, matură și extrem de automatizată, nefiind nevoie de operare manuală complexă. Ciclul fluidului este finalizat prin coordonarea componentelor. Procesul complet de operare este următorul:
După ce echipamentul este pornit și pornit, motorul antrenează rotorul să se rotească cu viteză mare prin arborele pompei. Fluidul din camera pompei se rotește rapid cu rotorul și este aruncat în exterior sub acțiunea forței centrifuge, formând o zonă de vid de joasă presiune în centrul rotorului. Acționat de diferența de presiune dintre presiunea atmosferică externă și zona de joasă presiune din pompă, fluidul extern este aspirat continuu în centrul rotorului de la orificiul de admisie a apei pentru a umple fluidul în mod continuu.
Ulterior, fluidul aspirat câștigă suficientă energie cinetică sub accelerația rotorului și curge în carcasa pompei cu viteză mare. Carcasa pompei de tip volute îngustează treptat canalul de curgere, reduce debitul fluidului, convertește eficient energia cinetică a fluidului în energie de presiune și completează presurizarea fluidului. În cele din urmă, fluidul de înaltă presiune sub presiune este evacuat stabil din orificiul de evacuare a apei de-a lungul canalului de ghidare al carcasei pompei, completând continuu operațiuni precum alimentarea cu apă, circulația apei și transportul fluidului.
În comparație cu pompele cu mai multe trepte sau pompele split, pompele centrifuge monobloc prezintă avantaje semnificative în competiția de pe piață datorită designului lor unic:
Deoarece motorul și corpul pompei sunt integrate, nu este nevoie de o bază mare și de o ajustare complexă de aliniere, iar suprafața sa de podea este mult mai mică decât cea a seturilor de pompe tradiționale. Acest lucru îl face ideal pentru presurizarea rezidențială, fabrici mici sau echipamente modulare cu spațiu limitat.
Structura conectată direct elimină pierderea de energie de la transmisia prin curea sau transmisia cu arbore lung și aproape 100% din puterea motorului poate fi transmisă rotorului. Această eficiență ridicată a transmisiei înseamnă că pompa monobloc poate economisi costuri considerabile de energie electrică la același debit.
Mai puține componente înseamnă mai puține puncte de defecțiune. Nu există probleme complexe de aliniere a cuplării sau curele care pot fi purtate. Întreținerea zilnică necesită de obicei doar verificarea etanșărilor și a rulmenților, reducând foarte mult timpul de nefuncționare și costurile de întreținere.
Prin schimbarea materialelor (cum ar fi oțel inoxidabil, fontă) și a tipurilor de etanșare, pompele monobloc pot gestiona diverse medii. Sunt disponibile modele corespunzătoare pentru apă curată de la robinet, substanțe chimice corozive și șlamuri care conțin urme de particule.
Pompele monobloc funcționează bine atât în ceea ce privește costul inițial de achiziție, cât și costul de funcționare pe termen lung. Procesul lor de producție standardizat face prețul accesibil, în timp ce consumul redus de energie și rata scăzută de întreținere îmbunătățesc și mai mult rentabilitatea investiției.
În concluzie, pompa centrifugă monobloc este un echipament integrat de transport de fluide cu o structură compactă, performanță stabilă, eficiență ridicată și economie de energie. Prin proiectarea integrată a motorului și a corpului pompei, rezolvă perfect punctele dureroase industriale ale pompelor centrifuge tradiționale, cum ar fi instalarea greoaie, consumul mare de energie, întreținerea grea și ocuparea spațiului mare, făcându-l un tip de pompă principal cu performanță și caracter practic în prezent. Teffiko a fost profund implicată în domeniul echipamentelor de transport de fluide de mulți ani, controlând strict tehnologia echipamentelor și standardele de performanță și oferind utilizatorilor globali soluții de pompe centrifuge stabile, durabile, eficiente din punct de vedere energetic și cu întreținere redusă. Pentru mai multe informații despre parametrii produsului, planurile de selecție și serviciile personalizate, vă rugăm să vizitați site-ul oficial:www.teffiko.com
