Intrați în orice uzină petrochimică, centrală electrică sau atelier metalurgic și veți descoperi că, printre numeroasele modele de pompe, pompa centrifugă OH5 este un produs de încredere, care se menține ferm chiar și în condiții dure de funcționare, cum ar fi temperaturi ridicate și presiune ridicată.

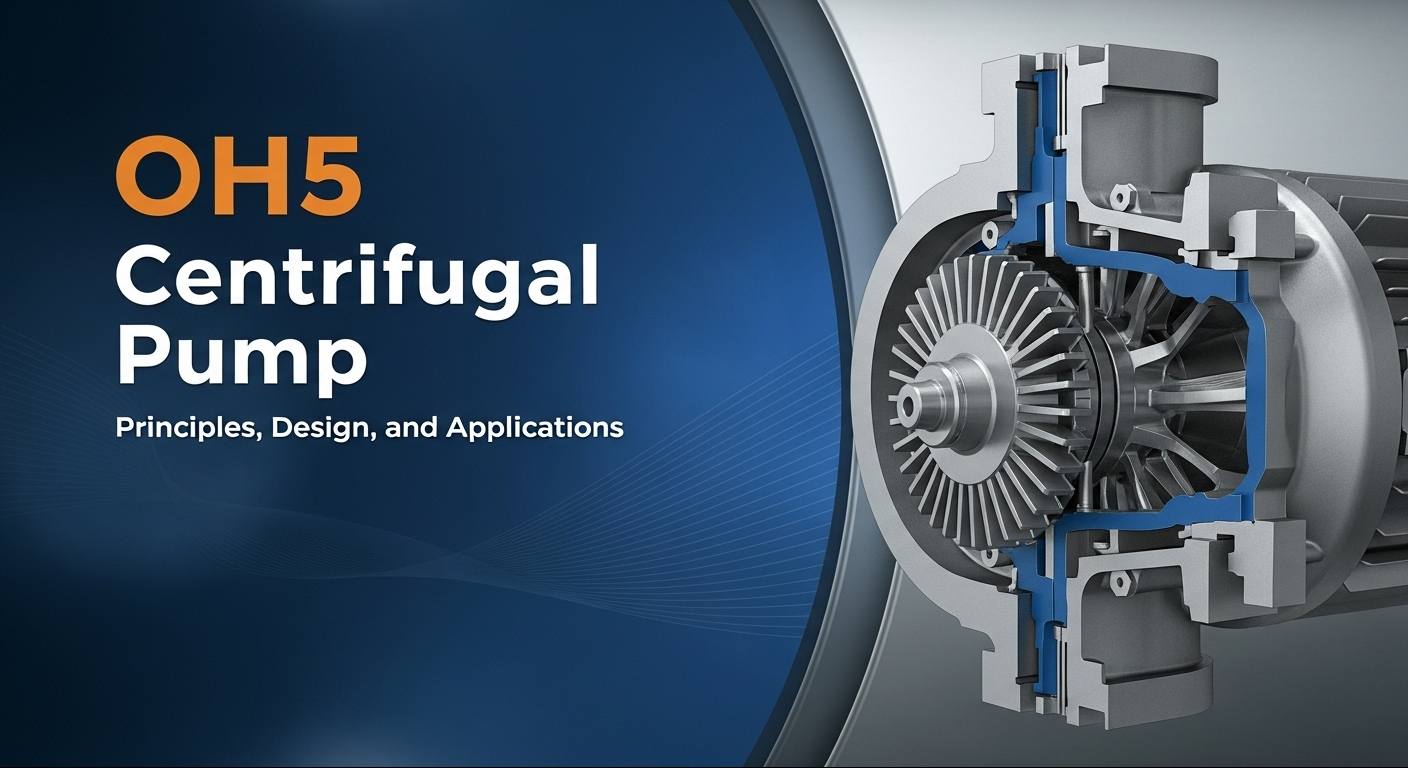

Pompa centrifugă OH5 este un tip de pompă „atentă, orizontală, montată pe linie centrală, cu o singură treaptă, divizată radial”. Caracteristica sa cea mai proeminentă este designul integral: corpul pompei este fixat direct de bază prin picioare, iar arborele pompei împarte un arbore comun cu motorul de antrenare (adică, o structură cuplată direct). Acest design de conexiune fără sudură minimizează erorile de dezaliniere și îmbunătățește stabilitatea operațională, făcându-l deosebit de potrivit pentru transportul de medii de înaltă temperatură, presiune înaltă sau corozive - în aceste scenarii, fiabilitatea nu trebuie compromisă.
API 610 este un standard recunoscut la nivel mondial pentru proiectarea și fabricarea pompelor centrifuge în industria petrolului și gazelor. Conform acestui standard, pompele orizontale suspendate sunt clasificate în seria OH (Overhung Horizontal), care include șase tipuri (OH1 până la OH6). OH5 este definit în mod clar ca un tip de pompă „cuplat direct, montat pe linie centrală”, care necesită o aliniere precisă între linia centrală a carcasei pompei și suprafața de montare a bazei. Poate compensa eficient stresul cauzat de expansiunea termică, evitând deformarea corpului pompei și defectarea etanșării - acest lucru este crucial pentru funcționarea stabilă pe termen lung în medii cu temperatură ridicată.
Principiul de funcționare al pompei OH5 este foarte simplu: rotorul se rotește cu viteză mare pentru a genera forță centrifugă, atrăgând fluidul din orificiul de aspirație, aruncându-l radial spre exterior și apoi descarcându-l în conductă după ce a fost presurizat de volută. Datorită designului cu cuplare directă, rotorul motorului și rotorul pompei se rotesc coaxial, rezultând o eficiență mai mare a transmisiei, mai puține vibrații și o întreținere mai simplă (spre deosebire de pompele cu cuplaje care necesită ajustări frecvente de aliniere). Pentru mediile cu risc ridicat, cum ar fi substanțele inflamabile și toxice, OH5 este de obicei echipat cu etanșări mecanice sau etanșări cu gaz uscat - aceste soluții mature asigură funcționarea fără scurgeri în scenarii de aplicare cu risc ridicat.
Cu structura sa compactă și performanța stabilă, pompa OH5 are o gamă largă de aplicații: industrii precum rafinăriile de petrol, uzinele chimice, terminalele GNL, platformele offshore și centralele electrice o folosesc pentru sarcini precum apa de alimentare a cazanului, circulația uleiului fierbinte, transportul pe bază de acid și refluxul de solvenți. Acum câțiva ani, când am participat la renovarea unui sistem de circulație a uleiului fierbinte la o rafinărie de petrol, am fost martor personal la capacitățile acestuia. Pompa originală fusese afectată de scurgeri frecvente și vibrații excesive cauzate de deformarea termică, necesitând opriri pentru întreținere la fiecare câteva luni. După înlocuirea acestuia cu OH5, designul montat pe linie centrală a compensat stresul de dilatare termică, iar structura cuplată directă a eliminat pierderile de transmisie. Întregul sistem a funcționat continuu timp de mai mult de doi ani, fără o singură defecțiune - având în vedere spațiul limitat de instalare la fața locului și nevoia de funcționare neîntreruptă 24/7, această performanță a fost cu adevărat impresionantă.
Majoritatea pompelor de la OH1 la OH4 adoptă motorizări independente cu cuplaje (care necesită alinierea la fața locului în timpul instalării) și au metode de montare diferite (de exemplu, OH1 este montat pe picior, OH3 este o pompă de conductă verticală), în timp ce designul OH5 cu cuplare directă, montat pe linie centrală este unic. Prin îndepărtarea cuplajului, nu numai că economisește spațiu valoros de instalare, dar oferă și performanțe superioare de aliniere termică - aceste două avantaje sunt deosebit de proeminente în spații înguste sau medii cu temperaturi ridicate. Desigur, are limitări minore: designul cu cuplare directă impune anumite restricții privind dimensiunea și puterea motorului, deci nu este potrivit pentru condiții de presiune foarte mare sau ultra-înaltă. Cu toate acestea, pentru majoritatea condițiilor de operare grele convenționale, avantajele sale sunt aproape de neînlocuit.
Cu designul său riguros care respectă standardul API 610, performanța operațională eficientă și stabilă și aplicabilitatea largă, pompa centrifugă OH5 a devenit un echipament central indispensabil în industria de proces modernă. Astăzi, deoarece industriile au cerințe din ce în ce mai mari de siguranță, conservare a energiei și inteligență, selectarea modelului OH5 adecvat nu este în niciun caz o simplă achiziție de echipamente - este o decizie strategică care poate asigura funcționarea fără probleme a întregului sistem de proces. Indiferent dacă vă confruntați cu medii cu temperaturi ridicate, medii corozive sau spațiu de instalare limitat, OH5 poate oferi fiabilitatea și performanța necesare producției industriale.
