API 610 servește ca standard general de bază pentru pompele centrifuge orizontale din industria petrochimică, petrol-gaz și chimică. Acest standard clasifică pompele centrifuge industriale în trei configurații de bază: pompe suspendate OH, pompe BB între rulmenți și pompe verticale suspendate VS. Cu ani de experiență aprofundată în cercetare și dezvoltare și în producție în pompele conforme cu API 610, Teffiko oferă soluții de transport de fluide extrem de fiabile pentru diverse industrii prin proiectare structurală standardizată și experiență bogată în adaptarea la condițiile de operare solicitante.

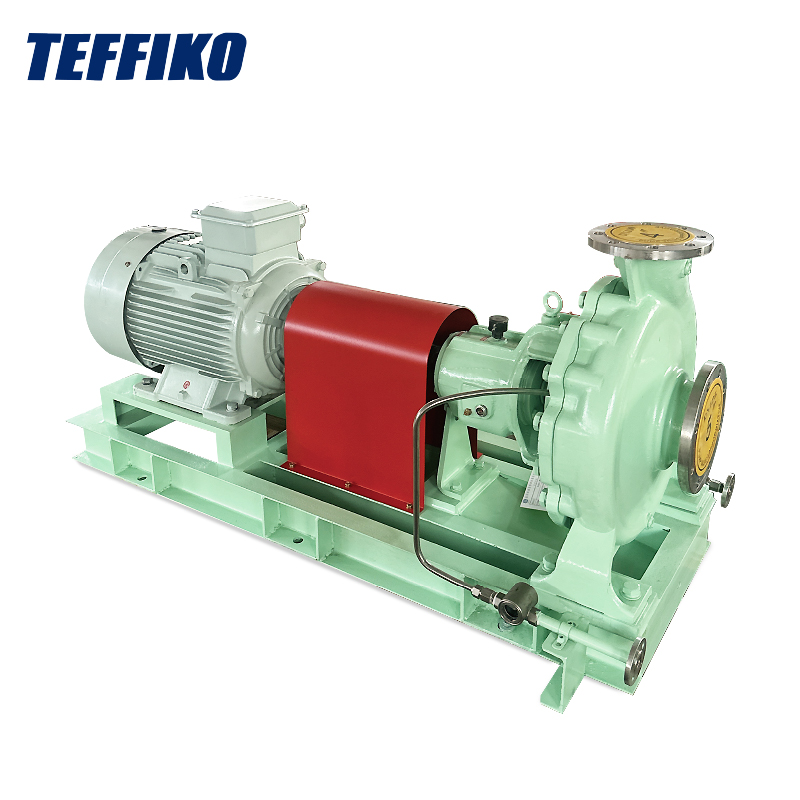

OH (pompa suspendata):Rotorul este montat la capătul arborelui pompei, în consolă în afara carcasei rulmentului. Ansamblul rulmentului este complet izolat de fluidul de proces. Este un tip de pompă orizontală ușoară.

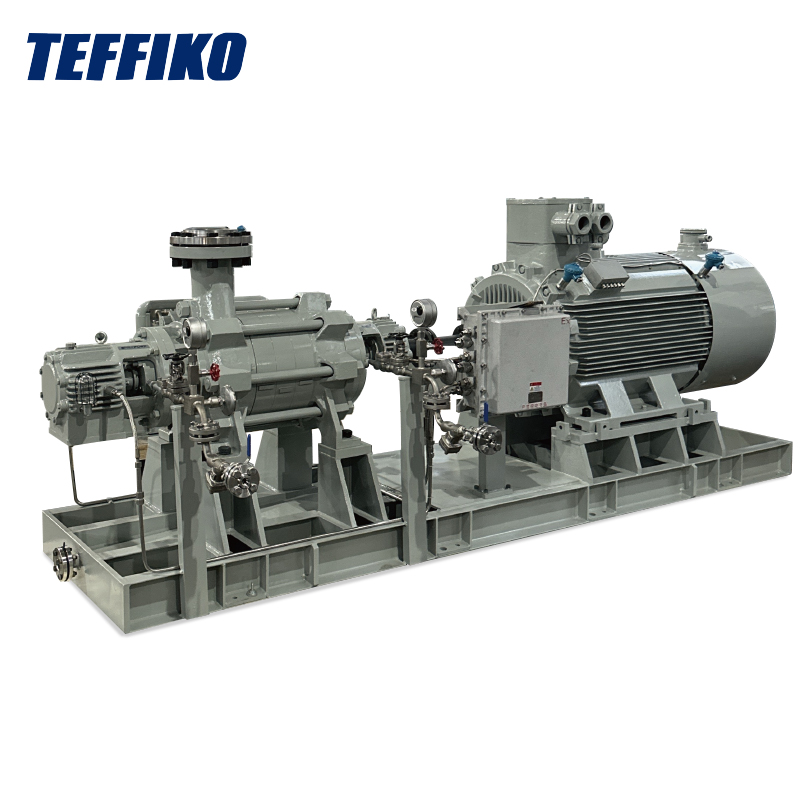

BB (pompa între rulmenți):Rotorul este aranjat între două seturi de rulmenți cu o structură de susținere simetrică, care îmbunătățește foarte mult echilibrul rotorului și rigiditatea generală a suportului pentru condiții de operare solicitante.
VS (pompa verticala suspendata):Arborele pompei și rotorul sunt suspendate vertical și scufundate în fluidul transportat. Se aplică în mare parte în scenariile de transport vertical în apă adâncă și în rezervor și nu va fi discutat în detaliu în acest document.
Structură de ansamblu compactă cu amprentă mică, potrivită pentru proiecte cu constrângeri de spațiu; operațiuni simple de întreținere; inspecție convenabilă și înlocuire a etanșărilor mecanice și rotoarelor, ceea ce reduce semnificativ timpul de nefuncționare; potrivit pentru condiții de presiune stabilă și de sarcină hidraulică moderată și prezintă o adaptabilitate excelentă pentru sarcinile de service.
Limitat de structura suspendată, riscul mare de deformare a arborelui apare în condiții de diametru mare al rotorului și de înaltă presiune, ceea ce poate provoca cu ușurință vibrații excesive. Nu este potrivit pentru sistemele de producție grele continue cu debit mare, temperatură înaltă și presiune înaltă. Are o durată de viață scurtă și o uzură rapidă a etanșării în condiții severe de funcționare pe termen lung.
Transportul apei pentru utilitatea instalației, dozarea reactivilor chimici, transferul de hidrocarburi ușoare, transportul fluidelor de proces auxiliare și alte sarcini necritice, intermitente sau cu sarcină mică.
Designul simetric al suportului rotorului permite o adaptabilitate puternică la sarcină și o stabilitate extrem de ridicată a arborelui; capabil să funcționeze pe termen lung în condiții de temperatură ridicată și presiune înaltă cu sarcini dinamice scăzute pe arbore; forțele echilibrate ale rotorului reduc efectiv vibrațiile echipamentului și forța axială, oferind o stabilitate operațională mult superioară în comparație cu pompele OH.
Greutate mai mare a echipamentului, amprentă mai mare și cerințe pentru fundații robuste și solide pentru echipamente; structuri sofisticate și complexe, în special pentru pompele BB cu mai multe trepte; proceduri greoaie de dezasamblare și întreținere, cu o sarcină mare de lucru de întreținere și cerințe stricte pentru precizia alinierii în timpul instalării.
Transport pe distanțe lungi prin conducte de petrol și gaze, sisteme de injecție a apei pe zăcămintele petroliere, circulație amină-lichid la rafinărie, descărcare la temperatură înaltă în partea de jos a turnului, presurizarea apei de alimentare a cazanelor și alte sarcini critice de producție continuă.
Pentru a facilita diferențierea rapidă a configurațiilor hardware, a diferențelor de performanță și întreținere între cele două tipuri de pompe, următorul tabel de comparație complet conform standardului API 610 acoperă parametrii de selecție de bază:
| Element de comparație | OH Pompă suspendată | Pompă BB între rulmenți |
|---|---|---|
| Metoda de susținere a arborelui | Suport suspendat cu un singur capăt | Suport simetric cu dublu rulment |
| Amprenta și fundația | Dimensiune compactă cu fundație simplă | Dimensiuni mari care necesită o fundație întărită |
| Capacitate de manipulare a presiunii | Potrivit pentru presiune moderată | Potrivit pentru presiune înaltă / ultra-înaltă |
| Capacitatea debitului | Debit scăzut spre mediu | Debit mediu spre mare cu toleranță puternică la sarcină |
| Ușurință de întreținere | Structură simplă cu întreținere convenabilă | Structură complexă cu proceduri extinse de întreținere |
| Sarcină axială și deformare | Are loc deformarea arborelui; stabilitate moderată | Sarcini echilibrate, fără deformare semnificativă |
| Performanța dinamicii rotorului | Marja de rigiditate limitată cu viteză de rotație relativ mică | Rigiditate suficientă, vibrații scăzute și stabilitate ridicată |
| Tip rulment | Rulmenți anti-fricțiune cu bile/role | Rulmenți axiali cu manșon / cu suport basculant |
| Configurația etanșării | Garnituri mecanice convenționale simple/duble cu cartuș | Etanșări de înaltă presiune de tip întors / tandem |
| Materiale utilizate în mod obișnuit | Oțel inoxidabil 316, oțel inoxidabil duplex | Oțel cromat, Inconel, Hastelloy |
Pentru proiectele care urmăresc exploatare și întreținere convenabilă, cu un spațiu limitat, în condiții de service auxiliare cu presiune medie spre joasă, cu debit mic spre mediu, sunt preferate pompele suspendate OH. Pentru unitățile critice de producție continuă supuse condițiilor de temperatură înaltă, presiune înaltă și debit mare cu cerințe stricte de stabilitate a echipamentului, rată scăzută de defecțiuni și durată lungă de viață, trebuie adoptate pompe BB între rulmenți. Selecția actuală a pompei necesită o evaluare completă a parametrilor precum corozitatea medie, vâscozitatea și frecvența de pornire-oprire pentru a echilibra fiabilitatea echipamentului și economia proiectului.
