Aceste probleme frecvente în alimentarea cu apă, inginerie chimică, HVAC și alte domenii decurg adesea din interpretarea greșită sau ignorarea „manualului de instrucțiuni” de bază al pompei centrifuge - curba de performanță. Ca un echipament de bază utilizat pe scară largă în industrie, la fiecare creștere cu 1% a eficienței apompa centrifugapoate însemna economii anuale de zeci de mii sau chiar sute de mii de yuani în costurile de operare pentru un proiect de anvergură.
Acest articol vă va învăța cum să interpretați curbele pompei, nu numai că vă va spune cum să le citiți, ci și cum să le utilizați pentru a lua decizii optime de achiziție și operare și întreținere.
Curba cap-debit (curba H-Q) este partea cea mai de bază a curbei unei pompe. Acesta descrie relația dintre capul pompei (înălțimea la care pompa poate ridica fluidul) și debitul (volumul de fluid livrat de pompă pe unitatea de timp) la o viteză constantă. De obicei, înălțimea este reprezentată pe axa verticală (axa Y) și debitul pe axa orizontală (axa X).
O concluzie cheie poate fi trasă din curba H-Q: pe măsură ce debitul crește, înălțimea scade treptat. Acest lucru se datorează faptului că, pe măsură ce mai mult fluid trece prin rotor și carcasa pompei, frecarea fluidului și turbulențele din interiorul pompei se intensifică, rezultând o înălțime redusă. De exemplu, o pompă poate genera 100 de picioare de înălțime la un debit de 50 de galoane pe minut (gpm), în timp ce înălțimea scade la 80 de picioare când debitul crește la 75 gpm - această relație este clar vizibilă pe curbă.
Curba putere-debit (curba P-Q) arată relația dintre consumul de energie al pompei și debitul la o viteză constantă. Consumul de energie (în cai putere sau kilowați) este reprezentat pe axa verticală, iar debitul pe axa orizontală.
Spre deosebire de curba H-Q, curba P-Q prezintă o tendință ascendentă: consumul de energie crește pe măsură ce debitul crește. Acest lucru se datorează faptului că pompa trebuie să depună mai mult efort pentru a furniza mai mult fluid și pentru a depăși frecarea și turbulențele mai mari. Înțelegerea acestei curbe este critică pentru selectarea motorului pompei — dacă motorul este subdimensionat, se poate supraîncărca în condiții de debit mare; dacă este supradimensionat, va provoca risipă de energie.
Curba Eficiență-Debit (Curba E-Q) reflectă eficiența pompei la diferite debite. Eficiența (exprimată ca procent) este reprezentată pe axa verticală, iar debitul pe axa orizontală. Această curbă este cheia pentru reducerea consumului de energie, deoarece arată debitul la care pompa funcționează la eficiență maximă.
Curba de eficiență este de obicei „în formă de deal”: eficiența crește până la un vârf pe măsură ce debitul crește, apoi scade treptat pe măsură ce debitul continuă să crească. Vârful acestei curbe se numește Cel mai bun punct de eficiență (BEP) - explicat în detaliu mai jos.
Citirea unei curbe de pompă nu înseamnă doar identificarea celor trei sub-curbe, ci și înțelegerea punctelor cheie de date care determină performanța pompei. Mai jos sunt elementele de bază pe care să vă concentrați:
Cel mai bun punct de eficiență (BEP) este combinația de debit și înălțime la care pompa funcționează la eficiență maximă, care este, de asemenea, vârful curbei E-Q și cel mai economic punct de funcționare al pompei. Atunci când selectați o pompă, acordați prioritate modelelor în care punctul de funcționare necesar (debit + înălțime) al sistemului este cât mai aproape de BEP.
Operarea pompei departe de BEP duce la un consum crescut de energie, la uzura accelerată a rotorului și a motorului și la scurtarea duratei de viață a pompei. De exemplu, o pompă cu un BEP corespunzător la 60 gpm poate experimenta o reducere a eficienței cu 20%-30% și o defecțiune prematură atunci când funcționează la 30 gpm (jumătate din debitul BEP).
Intervalul de funcționare (cunoscut și ca interval de performanță) se referă la debitul și intervalul de înălțime în care pompa poate funcționa în siguranță fără a deteriora rotorul, motorul sau alte componente. Acest interval este definit de debitul minim/maxim și de înălțimea pompei și poate fi vizualizat direct pe curba H-Q.
Producătorii recomandă de obicei operarea pompei în intervalul de 70%-120% din BEP pentru a asigura un interval de funcționare sigur. Operarea în afara acestui interval poate cauza cavitație, vibrații excesive, supraîncălzirea motorului și alte probleme.
Înălțimea de închidere este înălțimea maximă pe care o poate genera pompa la debit zero (adică atunci când supapa de refulare este închisă), care este intersecția curbei H-Q și a axei verticale (axa Y). Înțelegerea capului de închidere este esențială pentru proiectarea sistemului - dacă înălțimea statică a sistemului depășește capul de închidere a pompei, pompa nu va furniza fluid.
Debitul maxim este debitul maxim pe care pompa îl poate furniza la înălțimea zero (adică, fără rezistență la curgere), care este intersecția curbei H-Q și a axei orizontale (axa X). Această valoare vă ajută să determinați dacă pompa poate îndeplini cererea maximă de debit a sistemului.
Capul net pozitiv de aspirație (NPSH) este un parametru cheie pentru prevenirea cavitației - un fenomen distructiv în care se formează bule de vapori în fluid din cauza presiunii de aspirație insuficiente, care deteriorează componentele pompei. NPSH este diferența dintre presiunea fluidului la aspirația pompei și presiunea de vapori a fluidului.
Majoritatea curbelor pompei includ o curbă NPSH, care arată NPSH minim necesar pentru ca pompa să funcționeze fără cavitație la debite diferite. Pentru a evita cavitația, NPSH-ul disponibil al sistemului trebuie să fie mai mare decât NPSH-ul cerut de pompă.

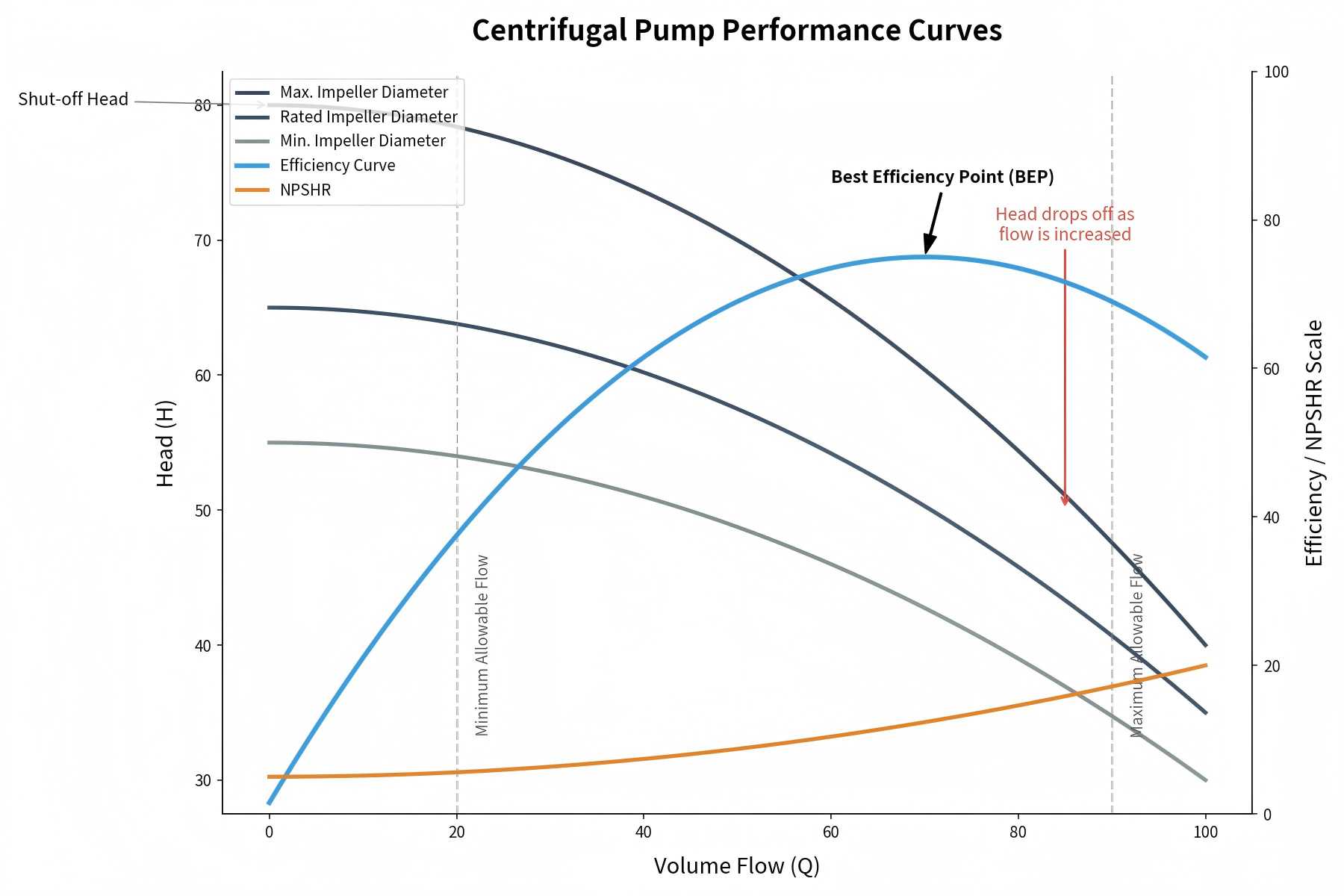

Nu toate curbele pompei au aceeași formă – forma lor depinde de designul pompei, iar diferitele forme de curbă se potrivesc diferitelor scenarii de aplicare. Mai jos sunt cele mai comune trei forme de curbă ale pompei:
O curbă abruptă indică că pompa poate genera o înălțime mare la debite scăzute. Acest tip de curbă este potrivit pentru aplicații de înaltă presiune, cum ar fi sistemele de alimentare a cazanelor, curățarea la presiune înaltă sau procesele industriale în care fluidul trece prin țevi subțiri sau sisteme de înaltă rezistență.
O curbă plată înseamnă că pompa poate furniza un debit mare la înălțime redusă. Este ideal pentru aplicații cu debit mare, cu rezistență scăzută, cum ar fi sistemele de irigare, turnurile de răcire sau sistemele municipale de alimentare cu apă.
O curbă care cade rapid indică că pompa este predispusă la cavitație la debite scăzute. Astfel de pompe necesită NPSH disponibil mai mare pentru a funcționa eficient și sunt potrivite pentru aplicații cu debite stabile și presiune de aspirație suficientă.
